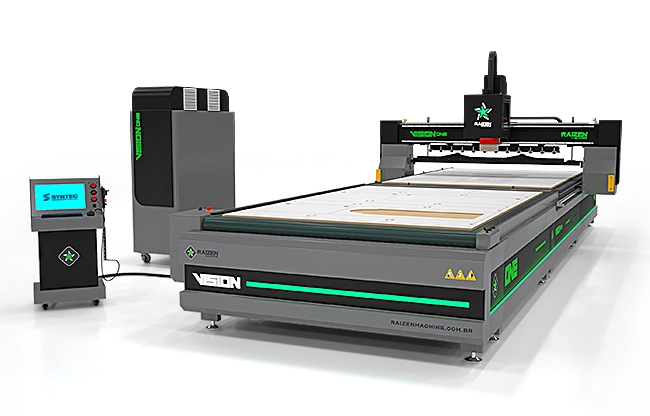

Considerada a melhor opção do mercado na categoria de Centro de Usinagem Nesting, a Vision ONE oferece a melhor relação de custo-benefício, dispondo de todos os recursos e tecnologia necessários para proporcionar alta produtividade e rápido retorno do investimento. Para garantir agilidade no processo produtivo da sua empresa, a Vision ONE está equipada com um motor Spindle de 12CV, sistema de troca automática com magazine para 12 ferramentas, mesa de descarga automática e duas bombas de vácuo.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | VISION ONE |
|---|---|
| Estrutura | Aço estrutural usinado (estrutura monobloco) |
| Peso aproximado | 2.300 KG |
| Área útil de trabalho eixo Y | 2.800 mm |
| Área útil de trabalho eixo X | 1.900 mm |
| Curso total eixo Z | 200 mm |
| Sistema de transmissão eixo X e Y | Cremalheira helicoidal retificada |
| Sistema de transmissão eixo Z | Fuso de esfera Taiwan |
| Motorização dos eixos | Servo motores LeadShine com Driver Nova Geração L7 |
| Sistema de redução | Redutor planetário IP65 1 estágio alta resistência |
| Precisão de posicionamento | ±0.05 / 1.000 mm |
| Velocidade máxima vetorial | 50.000 mm/min |
| Motor spindle com troca automática | 1 Motor spindle ER32 cone ISO30 24.000 RPM |
| Potência motor spindle | 9 kW (12 CV) |
| Inversor de frequência | Inversor de frequência Marca Delta 400HZ ~ 800Hz 11kw 15CV |
| Magazine linear | Sistema de troca automática através de magazine linear abaixo do eixo X com 12 ferramentas |
| Ferramentas para trabalho | Kit fresas e pinças 12 cones ISO30 para pinças ER32 |
| Sistema de fixação | 2 bombas de vácuo - 60Hz 8,6Kw 600mBar |
| Sistema de descarga | Sistema completo de descarga para chapas de MDF, com empurrador e esteira. |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material |
| Sensor PROBE | Sensor fixo da mesa de trabalho para cadastro automático das ferramentas |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência,
serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão através de sensores |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando CNC | Comando CNC Syntec |
| Painel operacional | Painel de operação com rodízios giratórios |
| Tensão | 380V trifásico |
Explore o Futuro da Marcenaria e da Indústria com a Raizen Machine. Nossa missão é impulsionar seu negócio para além das expectativas, equipando-o com tecnologias inovadoras e avançadas. Na Raizen Machine, oferecemos uma ampla gama de equipamentos de última geração para os setores de marcenaria e indústria, incluindo router CNC, centros de usinagem nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, além de projetos especiais.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 9 KW (12 CV)
Refrigeração: Ventoinha elétrica
Porta pinça: ISO 30
Pinça: ER 32
A Vision One conta com um sistema de troca automática no pórtico que, comparado ao sistema fixo, torna o processo mais rápido devido ao magazine estar próximo ao motor spindle. Com capacidade para 12 ferramentas, esse sistema aumenta a eficiência geral da produção, especialmente em trabalhos que requerem mudanças frequentes de diferentes tipos de usinagens.
O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Sistema automático com empurrador de peças e limpeza da mesa de trabalho, combinado com a esteira de descarga, permite que a máquina opere de forma contínua sem a necessidade de intervenção manual para remoção das peças.
Cremalheiras e pinhões são componentes de um sistema de movimentação que converte movimento rotativo em linear. Em máquinas CNC, eles movimentam os eixos de forma suave e exata. Quando retificados corretamente, garantem um posicionamento preciso das ferramentas e peças usinadas.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
Conta com o uso de duas bombas de vácuo, permitindo maior eficiência e garantindo uma fixação estável e uniforme das peças em toda a extensão da área de trabalho. Esse recurso é essencial para prevenir movimentos indesejados que possam comprometer a qualidade do resultado final.
A Vision ONE possui seis válvulas de abertura, as quais possibilitam o controle individual do vácuo em cada câmara. Essa capacidade é essencial para assegurar uma fixação precisa e segura das peças durante a usinagem.
O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Você pode enviar seus arquivos diretamente do seu computador para a máquina, eliminando a necessidade de usar pendrives. O processo foi simplificado para garantir rapidez e eficiência na execução.
A Vision ONE vem equipada com um conjunto de 12 porta pinças ISO 30-ER32. Garantimos que você tenha à disposição essas ferramentas essenciais para iniciar seus testes e produção.
Esta máquina está equipada com um dispositivo que simplifica a substituição das fresas em formato cônico, proporcionando maior segurança e facilidade ao processo, ao mesmo tempo em que prolonga a vida útil das ferramentas de corte.
Conta uma mesa de descarga automática, desenvolvida para receber as peças cortadas da mesa de trabalho, minimizando a probabilidade de danos superficiais, como riscos e batidas nas peças
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Um equipamento com excelente
custo-benefício capaz de cortar em média
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão.
A sua estrutura robusta lhe garante estabilidade e força.
Na Raizen Machine, a precisão é nossa prioridade. Cada detalhe de nossos equipamentos é cuidadosamente projetado para garantir resultados precisos e consistentes em cada operação. Nossa tecnologia de ponta nos coloca na vanguarda da indústria. Com máquinas CNC de última geração e sistemas de automação avançados, oferecemos soluções que impulsionam a eficiência e a produtividade. Além disso, nossas máquinas apresentam um design moderno e elegante que se destaca em qualquer ambiente de trabalho.
Na Raizen Machine, entendemos que a qualidade do seu trabalho é fundamental para encantar seus clientes e se destacar no mercado. É por isso que oferecemos equipamentos de ponta, projetados para proporcionar precisão, eficiência e resultados excepcionais em cada projeto. Com nossas soluções tecnológicas avançadas, você pode transformar suas ideias em realidade. Com a Raizen Machine, você não apenas aprimora a qualidade dos seus projetos, mas também ganha uma parceira dedicada ao seu sucesso. Invista em nossos equipamentos e surpreenda seus clientes com a superioridade do seu trabalho. Juntos, vamos elevar os padrões da indústria e garantir resultados que impressionam.
Veja todas as vantagens de adquirir uma coladeira de borda da Raizen Machine. A Spectra 7GT é uma máquina de alta tecnologia e desempenho, projetada para realizar diversas operações em um único processo. Com sete grupos de trabalho, esta coladeira é compacta e econômica, oferecendo recursos avançados para a colagem e acabamento de bordas.

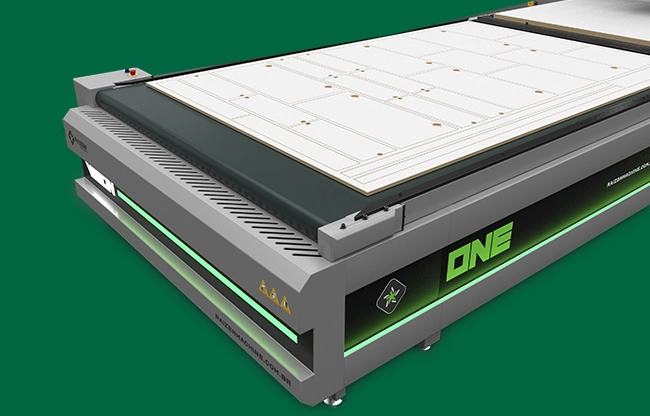

A Vision One conta uma mesa de descarga automática, desenvolvida para receber as peças cortadas da mesa de trabalho, minimizando a probabilidade de danos superficiais, como riscos e batidas nas peças. Vantagens: Permite um fluxo de trabalho contínuo e rápido, aumentando a eficiência da linha de produção. Segurança: Conta com sensores que detectam a presença do material, permitindo que a esteira se mova conforme as peças são retiradas. Ao final de cada plano de corte, essa tecnologia identifica se ainda há materiais sobre a esteira, interrompendo o descarregamento até que esteja liberada, evitando assim o risco de acidentes. Ergonomia: Oferece melhor ergonomia, proporcionando uma redução significativa no esforço físico dos operadores, contribuindo para a saúde e segurança dos colaboradores.
