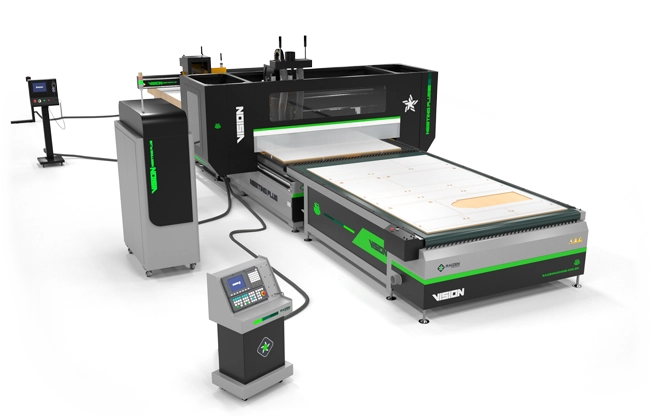

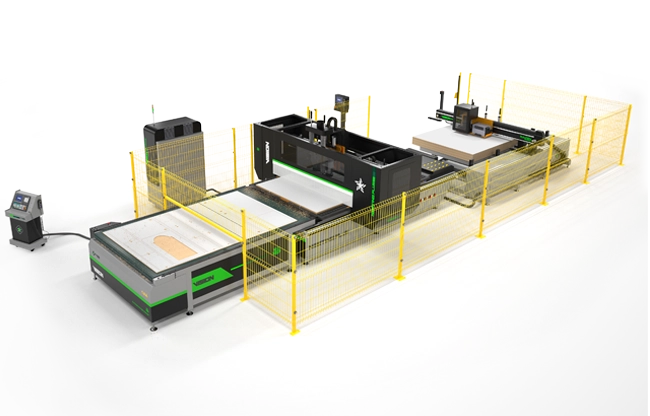

Apresentamos a VISION NESTING CNC PLUS, um dos equipamentos mais avançados e inovadores no conceito de centros de usinagem nesting. Esta configuração vem equipada com um motor Spindle de 12 CV, sistema de troca automática com magazine para 12 ferramentas, cabeçote de furação vertical para 9 brocas e duas bombas de vácuo de palheta. Além disso, oferece sistemas automáticos de alimentação de chapas, aplicação de etiquetas e descarga das peças cortadas, garantindo um fluxo de trabalho contínuo e eficiente. Investir na VISION NESTING PLUS significa equipar sua empresa com tecnologia de ponta, preparando-a para atender às demandas mais exigentes e expandir suas operações com confiança e competitividade.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materiais.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | VISION NESTING PLUS |
|---|---|
| Estrutura | Aço estrutural usinado (estrutura monobloco) |
| Peso aproximado | 3.200 kg |
| Área útil de trabalho eixo Y | 2.800 mm |
| Área útil de trabalho eixo X | 2.070 mm |
| Curso total eixo Z | 250 mm |
| Transmissão | Cremalheira helicoidal retificada |
| Sistema de movimentação eixo Y | Guia linear 30mm no eixo Y |
| Sistema de movimentação eixos X e Z | Guia linear 25mm no eixo X e Z |
| Motorização dos eixos | Servo Motores Yaskawa |
| Sistema de redução | Redutor planetário Shimpo |
| Precisão de posicionamento | ±0.05/2000mm |
| Velocidade máxima vetorial | 80m/min |
| Motor spindle com troca automática | 1 motor spindle ER32 cone HSK 63F 24.000 RPM |
| Potência motor spindle | 9 kW (16 CV) |
| Cabeçote de furação | Cabeçote de furação para 9 brocas verticais |
| Magazine linear | Sistema de troca automática através de magazine linear abaixo do eixo X com 12 ferramentas |
| Ferramentas para trabalho | Kit fresas e pinças
12 cones HSK 63F para pinças ER32 |
| Sistema de fixação | Duas bombas de vácuo de palheta rotativa |
| Etiquetadora automática | Imprime e aplica etiquetas para cada peça ou grupo onde pode conter informações sobre o painel em forma de texto, código de barra ou até imagem. |
| Sistema de descarga | Sistema completo de descarga para chapas de MDF, com empurrador e esteira |
| Sistema de abastecimento automático de chapas | Mesa de elevação automática com carregador através de ventosas |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material |
| Sensor PROBE | Sensor fixo na mesa de trabalho para compensar altura da ferramenta automaticamente |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência, que serve
para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão, através de sensores |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando CNC | Comando CNC Syntec |
| Painel operacional | Painel de operação com rodízios giratórios |
| Tensão | 380V trifásico |
| NR12 | Proteção com grades e cortina de luz, Garantindo segurança ao operador em todas as fases do processo produtivo. |
Explore o Futuro da Marcenaria e da Indústria com a Raizen Machine. Nossa missão é impulsionar seu negócio para além das expectativas, equipando-o com tecnologias inovadoras e avançadas. Na Raizen Machine, oferecemos uma ampla gama de equipamentos de última geração para os setores de marcenaria e indústria, incluindo router CNC, centros de usinagem nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, além de projetos especiais.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 12 KW (16 CV)
Refrigeração: Ventoinha elétrica
Porta pinça: HSK 63F
Pinça: ER 32
O cabeçote de furação para 9 brocas é uma adição valiosa que proporciona eficiência, precisão e versatilidade, beneficiando amplamente o processo produtivo. A automação da troca de brocas elimina a necessidade de o equipamento buscar ferramentas no magazine, economizando tempo e aumentando a produtividade, especialmente em projetos que exigem múltiplas furações.

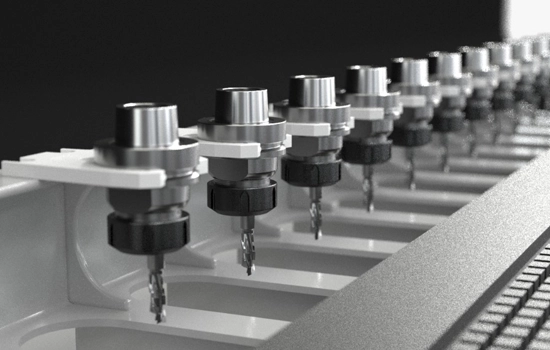

Conta com um sistema de troca automática no pórtico que, comparado ao sistema fixo, torna o processo mais rápido devido ao magazine estar próximo ao motor spindle. Com capacidade para 12 ferramentas, esse sistema aumenta a eficiência geral da produção, especialmente em trabalhos que requerem mudanças frequentes de diferentes tipos de usinagens.

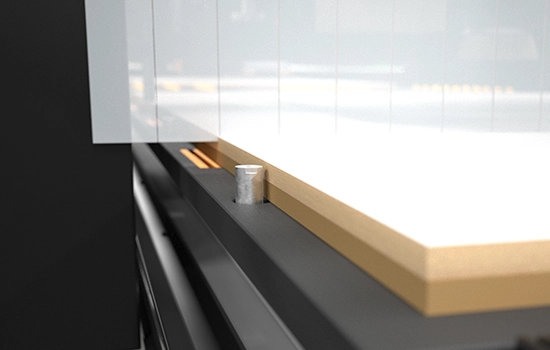

O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Sistema automático com empurrador de peças e limpeza da mesa de trabalho, combinado com a esteira de descarga, permite que a máquina opere de forma contínua sem a necessidade de intervenção manual para remoção das peças.
Cremalheiras e pinhões são componentes de um sistema de movimentação que converte movimento rotativo em linear. Em máquinas CNC, eles movimentam os eixos de forma suave e exata. Quando retificados corretamente, garantem um posicionamento preciso das ferramentas e peças usinadas.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.

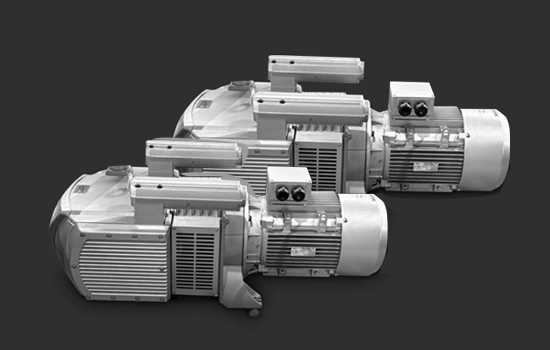

Conta com o uso de duas bombas vácuo de palheta rotaviva, permitindo maior eficiência e garantindo uma fixação estável e uniforme das peças em toda a extensão da área de trabalho. Esse recurso é essencial para prevenir movimentos indesejados que possam comprometer a qualidade do resultado final
Possui 10 válvulas de abertura, as quais possibilitam o controle individual do vácuo em cada câmara. Essa capacidade é essencial para assegurar uma fixação precisa e segura das peças durante a usinagem.

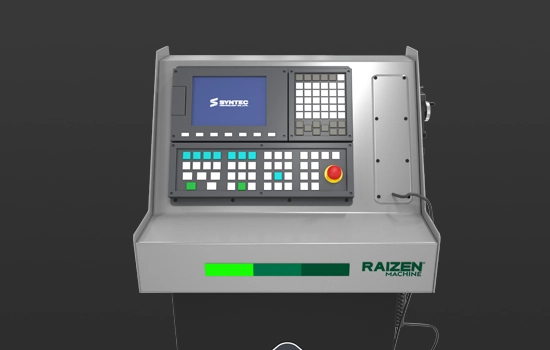

O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Você pode enviar seus arquivos diretamente do seu computador para a máquina, eliminando a necessidade de usar pendrives. O processo foi simplificado para garantir rapidez e eficiência na execução.

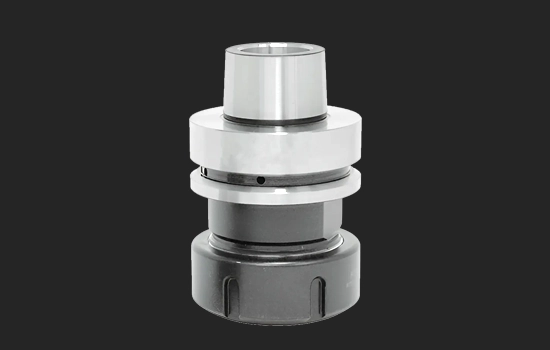

Vem equipada com um conjunto de 12 porta pinças HSK63F-ER32. Garantimos que você tenha à disposição essas ferramentas essenciais para iniciar seus testes e produção.

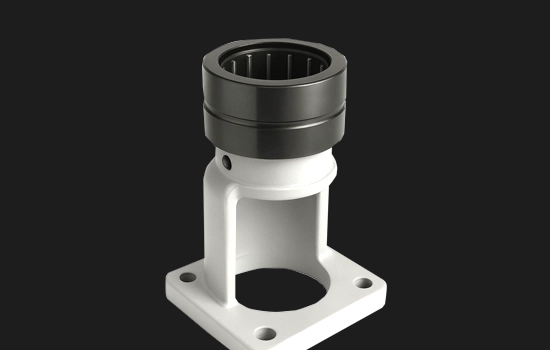

Esta máquina está equipada com um dispositivo que simplifica a substituição das fresas em formato cônico, proporcionando maior segurança e facilidade ao processo, ao mesmo tempo em que prolonga a vida útil das ferramentas de corte.

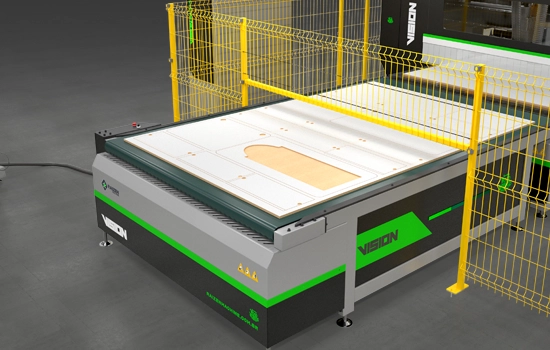

Conta uma mesa de descarga automática, desenvolvida para receber as peças cortadas da mesa de trabalho, minimizando a probabilidade de danos superficiais, como riscos e batidas nas peças

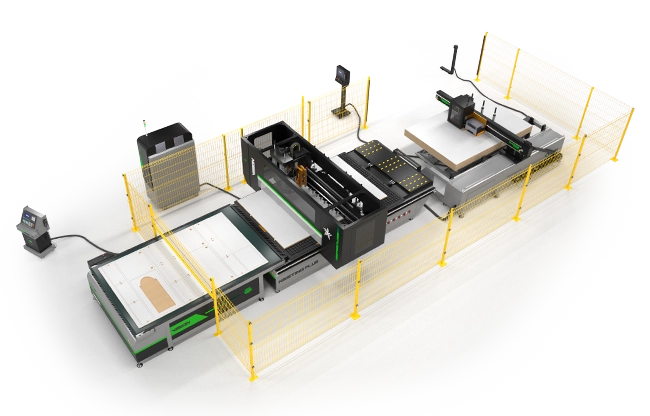

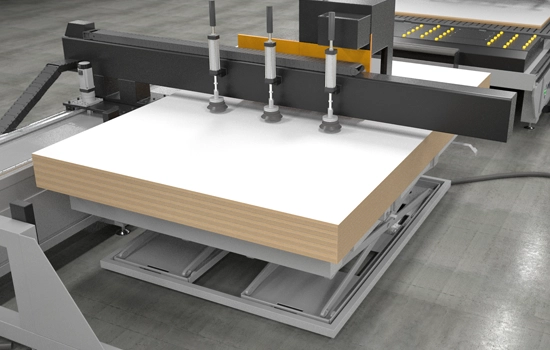

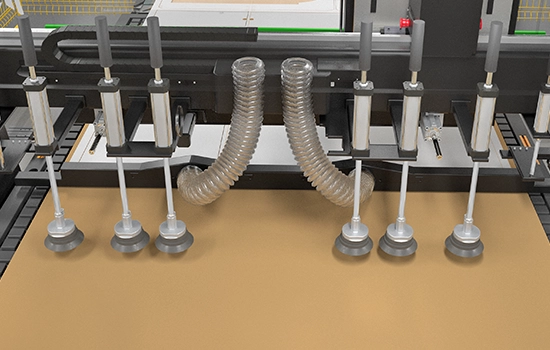

Carregador e movimentador de chapas de MDF com sistemas de ventosas, capaz de alimentar com velocidade e segurança, aumentando a capacidade de produtiva.

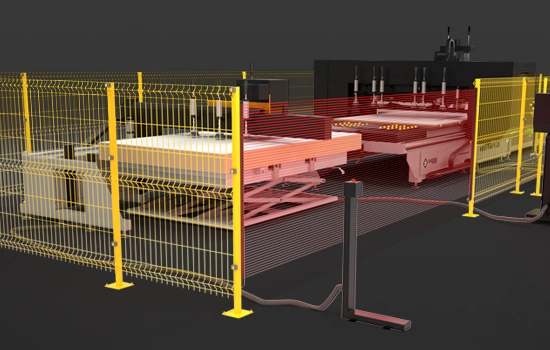

Proteção com grades e cortina, para garantir a segurança operacional e o cumprimento das normas regulamentadoras. Este sistema de segurança cria um perímetro protegido ao redor da máquina, detectando automaticamente qualquer intrusão durante a operação.
A automação da aplicação de etiquetas reduz significativamente a possibilidade de erros que podem ocorrer durante a identificação manual das peças. Este processo automatizado acelera a identificação, permitindo um fluxo de trabalho mais rápido e facilitando o rastreamento.
Dispositivo pneumático auxiliar de fixação, responsável por estabilizar o material durante a usinagem. Trabalha em conjunto com o sistema de vácuo, garantindo maior aderência em materiais porosos, peças de pequenas dimensões e, principalmente, auxiliando na correção e estabilização de chapas empenadas.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Um equipamento com excelente
custo-benefício capaz de cortar em média
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão.
A sua estrutura robusta lhe garante estabilidade e força.
Na Raizen Machine, a precisão é nossa prioridade. Cada detalhe de nossos equipamentos é cuidadosamente projetado para garantir resultados precisos e consistentes em cada operação. Nossa tecnologia de ponta nos coloca na vanguarda da indústria. Com máquinas CNC de última geração e sistemas de automação avançados, oferecemos soluções que impulsionam a eficiência e a produtividade. Além disso, nossas máquinas apresentam um design moderno e elegante que se destaca em qualquer ambiente de trabalho.
Na Raizen Machine, entendemos que a qualidade do seu trabalho é fundamental para encantar seus clientes e se destacar no mercado. É por isso que oferecemos equipamentos de ponta, projetados para proporcionar precisão, eficiência e resultados excepcionais em cada projeto. Com nossas soluções tecnológicas avançadas, você pode transformar suas ideias em realidade. Com a Raizen Machine, você não apenas aprimora a qualidade dos seus projetos, mas também ganha uma parceira dedicada ao seu sucesso. Invista em nossos equipamentos e surpreenda seus clientes com a superioridade do seu trabalho. Juntos, vamos elevar os padrões da indústria e garantir resultados que impressionam.

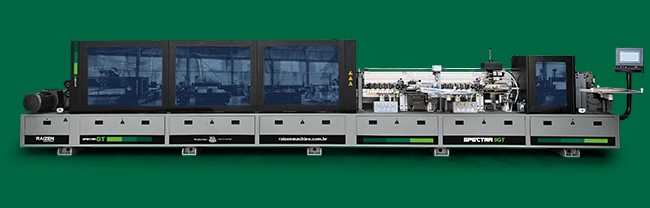

Veja todas as vantagens de adquirir uma coladeira de borda da Raizen Machine. A Spectra 9GT é uma máquina de alta tecnologia e desempenho, projetada para realizar diversas operações em um único processo. Com nove grupos de trabalho, esta coladeira é robusta e eficiente, oferecendo recursos avançados para a colagem e acabamento de bordas.

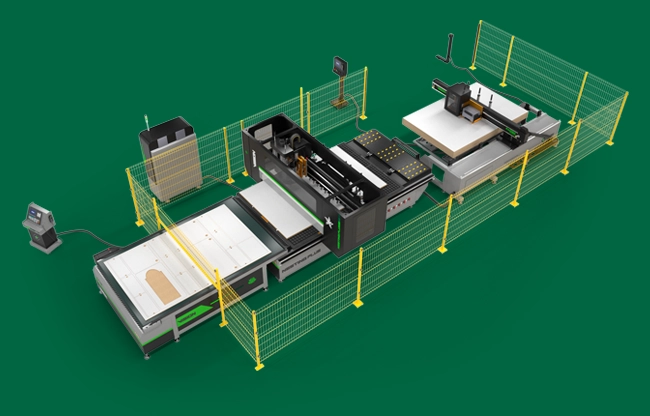

Este equipamento está em conformidade com as normas NR12, incorporando grades de segurança e cortinas de luz para garantir a máxima proteção. Essas medidas são de extrema importância para garantir a segurança operacional. As grades criam uma barreira física ao redor da máquina, impedindo o acesso direto às áreas perigosas durante o funcionamento. Por outro lado, as cortinas de luz são sensores ópticos que monitoram continuamente a área ao redor da máquina. Elas detectam qualquer presença não autorizada ou movimento na zona protegida e interrompem automaticamente o funcionamento da máquina para evitar acidentes.
