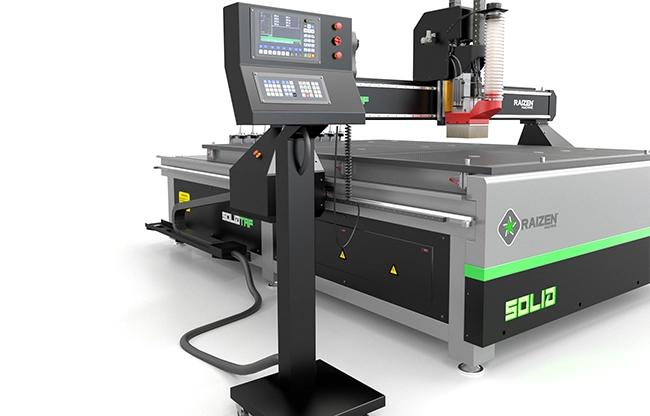

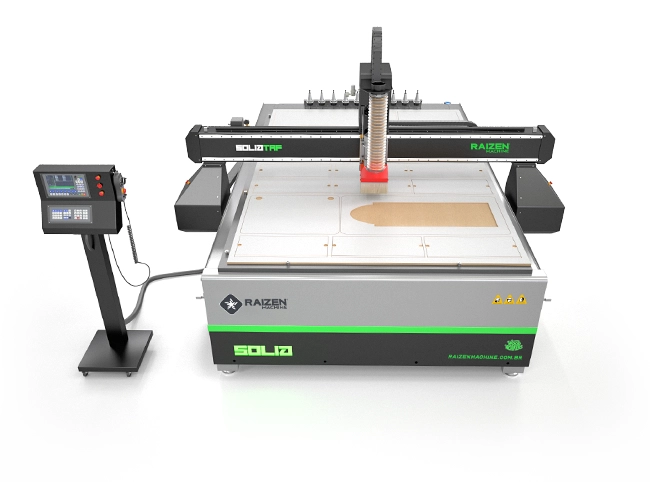

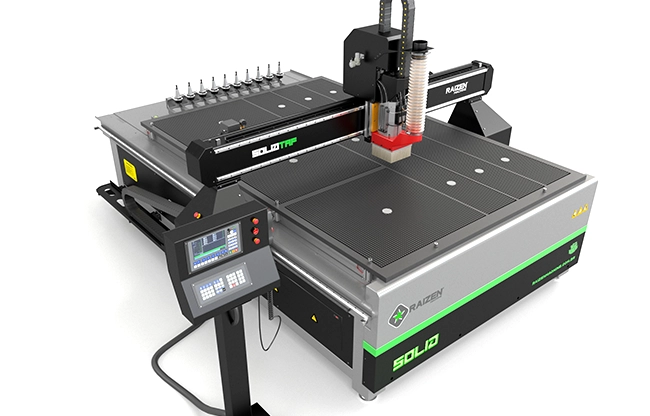

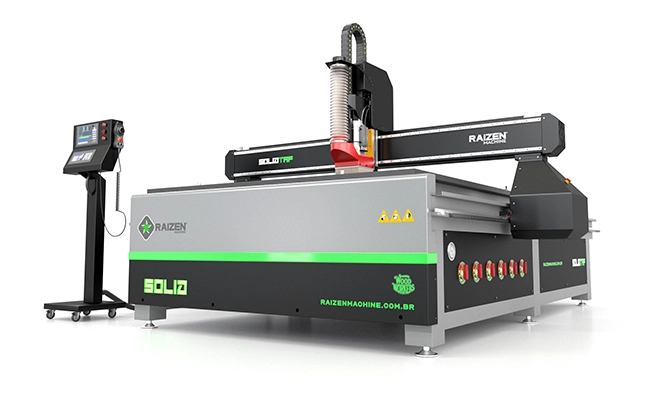

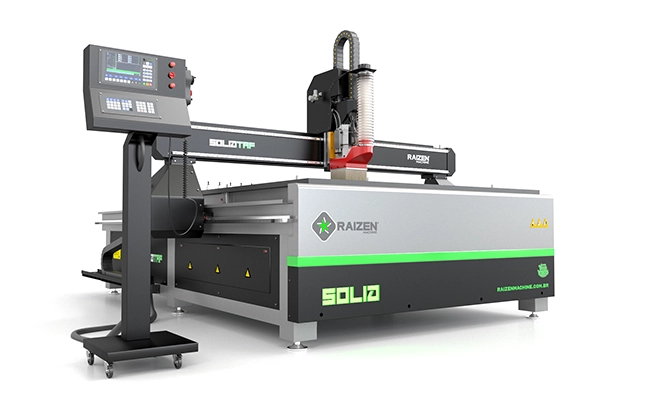

Apresentamos a SOLID TAF, a máquina CNC líder de mercado no Brasil. Com sua alta velocidade de deslocamento e a possibilidade de fixação eficiente dos materiais através da bomba de vácuo integrada, você alcançará resultados de qualidade com rapidez. O sistema de troca automática, com capacidade para até 10 ferramentas, reduz o tempo de operação manual, aumentando a produtividade. Descubra por que a SOLID TAF é a escolha preferida por profissionais exigentes em termos de desempenho e eficiência.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materiais.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | SOLID TAF |
|---|---|
| Estrutura | Estrutura monobloco fabricada em aço estrutural, garantindo elevada rigidez e estabilidade |
| Área útil de trabalho eixo Y | 2.800 mm |
| Área útil de trabalho eixo X | 1.900 mm |
| Curso total eixo Z | 140 mm |
| Sistema de movimentação | Guias lineares |
| Lubrificação automática centralizada | Sistema automático de lubrificação dos blocos lineares e componentes de movimentação |
| Transmissão | Cremalheira helicoidal retificada |
| Redução | Redutor planetário Shimpo |
| Motorização | Servo Motores Leadshine |
| Velocidade máxima de deslocamento | 40 m/min |
| Precisão de posicionamento | ±0,08/2000 mm |
| Motor spindle com troca automática | 9 kW (12 CV) 24.000 RPM |
| Porta pinça | ER32, cone ISO30 |
| Magazine de ferramentas | 10 ferramentas linear |
| Ferramentas para trabalho | Kit fresas e pinças, 10 cones ISO30 para pinças ER32 |
| Sistema de fixação de material | 1x Bomba de vácuo 380 V/60HZ 8.6kW (11,7CV) |
| Setores de vácuo | Mesa dividida em 6 setores acionados por válvulas |
| Esquadro pneumático de posicionamento | Sistema pneumático para posicionamento e alinhamento do material na mesa de trabalho em 6 pontos de apoio. |
| Sensor de ferramentas | Sensor fixo para cadastro automático das ferramentas |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão através de sensores |
| Painel de operação | Painel de operação móvel com rodízios giratórios |
| Controlador CNC | Comando DDCS Expert |
| Volante eletrônico magnético | Volante eletrônico magnético (MPG) para ajuste dos eixos e definição do ponto zero, com botão de emergência |
| Formato de arquivo | Código G (G-code) |
| Peso aproximado | 1.720 kg |
| Tensão | 380 V trifásico |
Explore o Futuro da Marcenaria e da Indústria com a Raizen Machine. Nossa missão é impulsionar seu negócio para além das expectativas, equipando-o com tecnologias inovadoras e avançadas. Na Raizen Machine, oferecemos uma ampla gama de equipamentos de última geração para os setores de marcenaria e indústria, incluindo router CNC, centros de usinagem nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, além de projetos especiais.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 9 KW (12 CV)
Refrigeração: Ventoinha elétrica
Porta pinça: ISO 30
Pinça: ER 32
Sistema de troca automática por meio de magazine linear, troca rápida e eficiente com capacidade para 10 ferramentas, esse sistema permite diferentes necessidades de usinagem, não apenas reduz o tempo de inatividade, mas também minimiza erros humanos, melhorando a consistência e a precisão no processo.
O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Cremalheiras e pinhões são componentes de um sistema de movimentação que converte movimento rotativo em linear. Em máquinas CNC, eles movimentam os eixos de forma suave e exata. Quando retificados corretamente, garantem um posicionamento preciso das ferramentas e peças usinadas.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
A bomba de vácuo é essencial para garantir a fixação confiável das peças de trabalho, evitando movimentos indesejados que comprometam a qualidade do resultado final. Isso contribui diretamente para a precisão das operações de usinagem realizadas pela máquina.
A Solid possui seis válvulas de abertura, as quais possibilitam o controle individual do vácuo em cada câmara. Essa capacidade é essencial para assegurar uma fixação precisa e segura das peças durante a usinagem.
O DDCS Expert é um controlador de movimento projetado para operar em sistemas de 3 a 5 eixos, equipado com uma tela colorida de 7 polegadas, teclado M3k, e controle DDMPG.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Você pode enviar seus arquivos diretamente do seu computador para a máquina, eliminando a necessidade de usar pendrives. O processo foi simplificado para garantir rapidez e eficiência na execução.
A linha Solid TAF vem equipada com um conjunto de 10 porta pinças ISO 30-ER32. Garantimos que você tenha à disposição essas ferramentas essenciais para iniciar seus testes e produção.
Suporte para preparação das ferramentas, encaixe para porta pinça ISO 30. Sua estrutura oferece estabilidade e firmeza ao fixar as ferramentas, contribuindo para prevenir possíveis danos.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Um equipamento com excelente
custo-benefício capaz de cortar em média
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão com a Solid TAF,
sua estrutura robusta lhe garante estabilidade e força.
