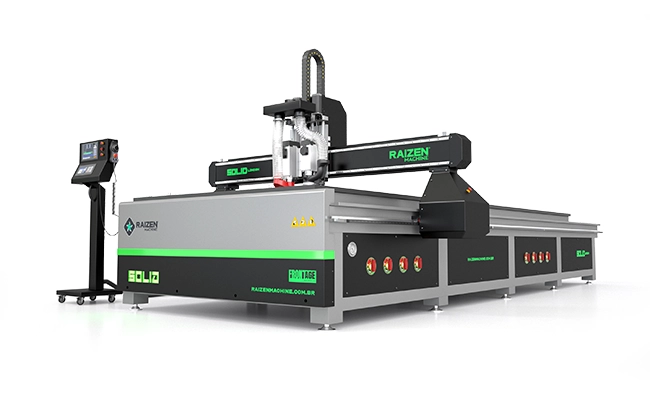

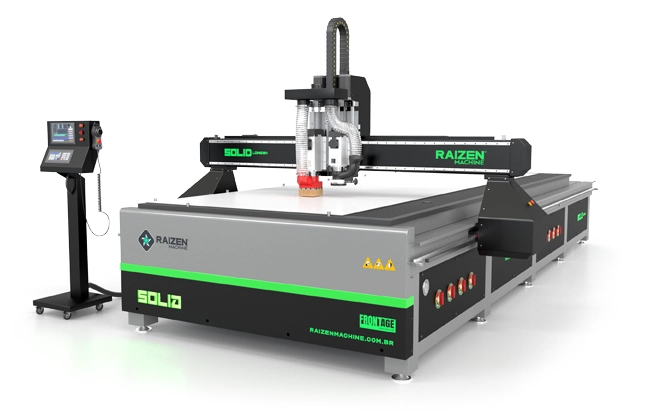

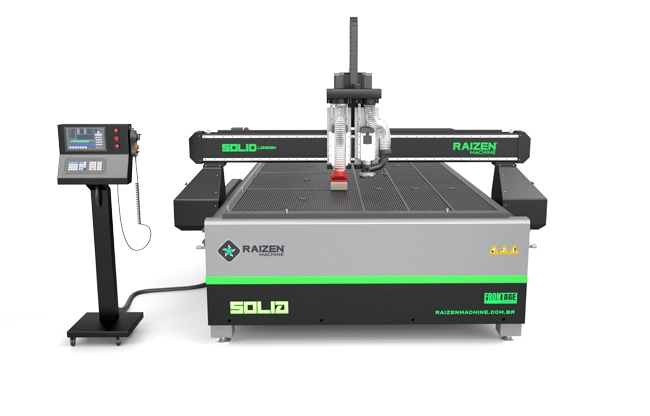

Apresentamos a SOLID LONG 2H, a solução ideal para otimizar o corte e vinco em sua empresa. Com um curso do eixo Y de 5000mm, você pode trabalhar com chapas inteiras de ACM, eliminando a necessidade de divisões. A alta velocidade de deslocamento aumenta consideravelmente a produtividade, permitindo mais cortes e vincos em menos tempo. A máquina possui motor spindle para vinco e motor spindle para corte, reduzindo o tempo de troca de ferramenta. Construída com materiais de alta resistência, a SOLID LONG 2H garante durabilidade e confiabilidade.
Este dispositivo ostenta a certificação Frontage e foi concebido para otimizar a eficiência da sua comunicação visual. Sua área de corte possui dimensões distintas, promovendo a utilização eficiente de materiais em sintonia com as últimas tendências.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | SOLID LONG |
|---|---|
| Estrutura | Aço estrutural usinado (estrutura monobloco) |
| Peso aproximado | 2100 kg |
| Área útil de trabalho eixo Y | 5.000 mm |
| Área útil de trabalho eixo X | 1.900 mm |
| Curso total eixo Z | 140 mm |
| Transmissão | Cremalheira helicoidal retificada |
| Sistema de movimentação linear | Guia linear de 20mm |
| Motorização dos eixos | Servo Motores Leadshine |
| Sistema de redução | Redutor planetário Shimpo |
| Precisão de posicionamento | ±0.08/1.000mm |
| Velocidade máxima vetorial | 40.000 mm/min |
| Motor spindle | 1 Motor spindle ER32 18.000 RPM |
| Potência motor spindle | 4,5KW (6CV) |
| Cabeçote para vinco | 1 Motor spindle 3CV ER20 18.000 RPM para vinco |
| Ferramentas para trabalho | Kit fresas e pinças |
| Sistema de fixação | 2 Bombas de vácuo 380V/60HZ 8.6kW (11,7CV) mesa com 8 câmaras |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material |
| Sensor PROBE | Sensor fixo na mesa de trabalho para cadastro automático das ferrmentas |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão através de sensores. |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando CNC | Comando dedicado CNC DDCS Expert com teclado |
| Painel operacional | Painel de operação com rodízios giratórios |
| Tensão | 380V trifásico |
Investir em uma Solid Long 2H com uma área de trabalho de 5 metros oferece várias vantagens significativas, especialmente para indústrias que demandam precisão e alta capacidade de produção. A máquina permite o processamento de chapas inteiras de ACM e outros materiais de grandes formatos, eliminando a necessidade de cortes prévios em pedaços menores, permitindo acabamentos sem emendas visíveis. A Solid Long 2H é versátil e pode ser utilizada em diversas aplicações. Na área de comunicação visual, é ideal para a criação de painéis publicitários. Já na construção civil, é perfeita para revestimentos de fachadas, elementos arquitetônicos, fachadas de edifícios e outras estruturas que exigem superfícies contínuas e sem emendas.
Troca manual de ferramentas
Frequência: 300 Hz
Rotação: 18000 RPM
Potência: 4,5kW (6 CV)
Refrigeração: Ventoinha
Pinça: ER 32
Troca manual de ferramentas
Frequência: 300 Hz
Rotação: 18000 RPM
Potência: 2,2kW (3 CV)
Refrigeração: Ventoinha
Pinça: ER 20
Este dispositivo possibilita fazer vincos em ACM mantendo a uniformidade do rebaixo, mesmo que tenha irregularidades na mesa de sacrifício e no material, permitindo dobras perfeitas e ótimo acabamento.
O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Cremalheiras e pinhões são componentes de um sistema de movimentação que converte movimento rotativo em linear. Em máquinas CNC, eles movimentam os eixos de forma suave e exata. Quando retificados corretamente, garantem um posicionamento preciso das ferramentas e peças usinadas.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
Conta com o uso de duas bombas de vácuo, permitindo maior eficiência e garantindo uma fixação estável e uniforme das peças em toda a extensão da área de trabalho. Esse recurso é essencial para prevenir movimentos indesejados que possam comprometer a qualidade do resultado final.
A Solid LONG possui oito válvulas de abertura, as quais possibilitam o controle individual do vácuo em cada câmara. Essa capacidade é essencial para assegurar uma fixação precisa e segura das peças durante a usinagem.
O DDCS Expert é um controlador de movimento projetado para operar em sistemas de 3 a 5 eixos, equipado com uma tela colorida de 7 polegadas, teclado M3k, e controle DDMPG.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Você pode enviar seus arquivos diretamente do seu computador para a máquina, eliminando a necessidade de usar pendrives. O processo foi simplificado para garantir rapidez e eficiência na execução.
Ao adquirir nossa Router, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão com a Solid LONG,
sua estrutura robusta lhe garante estabilidade e força.
