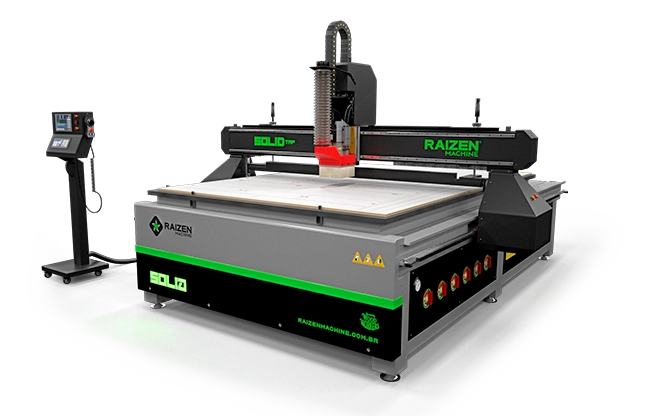

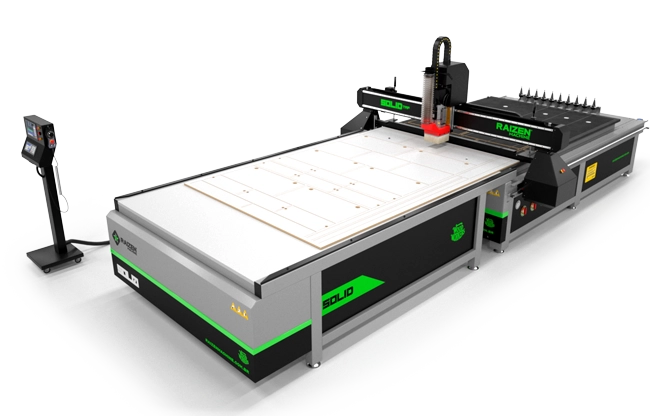

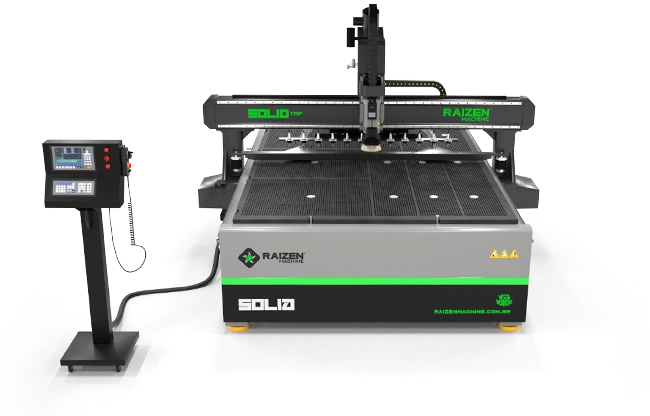

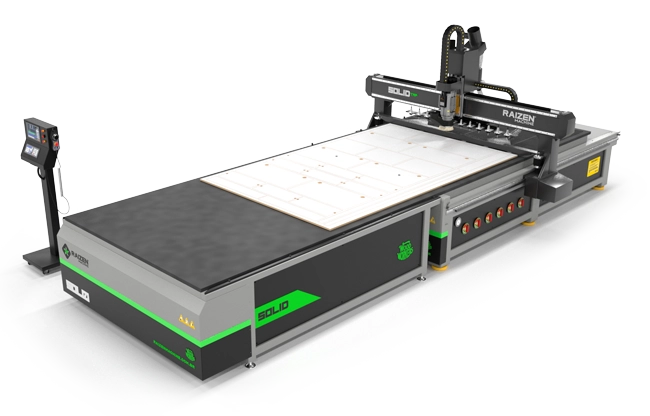

Apresentamos a SOLID TAF, a máquina CNC líder de mercado no Brasil. Com sua alta velocidade de deslocamento e a possibilidade de fixação eficiente dos materiais através da bomba de vácuo integrada, você alcançará resultados de qualidade com rapidez. A troca automática de ferramentas, com capacidade para 12 ferramentas, reduz o tempo de operação manual, aumentando a produtividade. Descubra por que a SOLID TAF é a escolha preferida por profissionais exigentes em termos de desempenho e eficiência.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materiais.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | 806671 - SOLID PLUS |
|---|---|
| Estrutura | Estrutura monobloco fabricada em aço estrutural, garantindo elevada rigidez e estabilidade |
| Área útil de trabalho eixo Y | 2.800 mm |
| Área útil de trabalho eixo X | 1.900 mm |
| Curso total eixo Z | 140 mm |
| Sistema de movimentação | Guias lineares |
| Lubrificação automática centralizada | Sistema automático de lubrificação dos blocos lineares e componentes de movimentação |
| Transmissão | Cremalheira helicoidal retificada |
| Redução | Redutor planetário Shimpo |
| Motorização | Servo Motores Leadshine |
| Velocidade máxima de deslocamento | 40 m/min |
| Precisão de posicionamento | ±0,08/2000 mm |
| Motor spindle com troca automática | 9 kW (12 CV) 24.000 RPM |
| Porta pinça | ER32, cone ISO30 |
| Magazine de ferramentas | 12 ferramentas no pórtico |
| Ferramentas para trabalho | Kit fresas e pinças, 12 cones ISO30 para pinças ER32 |
| Sistema de fixação de material | 2x Bombas de vácuo 380 V/60HZ 8.6kW (11,7CV) |
| Setores de vácuo | Mesa dividida em 6 setores acionados por válvulas |
| Esquadro pneumático de posicionamento | Sistema pneumático para posicionamento e alinhamento do material na mesa de trabalho em 6 pontos de apoio. |
| Sistema de descarregamento automático | Sistema automático de retirada de peças por empurrador, com função de limpeza da mesa |
| Mesa de descarga | Sistema com mesa fixa |
| Sensor de ferramentas | Sensor fixo para cadastro automático das ferramentas |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão através de sensores |
| Painel de operação | Painel de operação móvel com rodízios giratórios |
| Controlador CNC | Comando DDCS Expert |
| Volante eletrônico magnético | Volante eletrônico magnético (MPG) para ajuste dos eixos e definição do ponto zero, com botão de emergência |
| Formato de arquivo | Código G (G-code) |
| Peso aproximado | 1.900 kg |
| Tensão | 380 V trifásico |
Um equipamento com excelente
custo-benefício capaz de cortar em média
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão com a Solid TAF,
sua estrutura robusta lhe garante estabilidade e força.
Explore o Futuro da Marcenaria e da Indústria com a Raizen Machine. Nossa missão é impulsionar seu negócio para além das expectativas, equipando-o com tecnologias inovadoras e avançadas. Na Raizen Machine, oferecemos uma ampla gama de equipamentos de última geração para os setores de marcenaria e indústria, incluindo router CNC, centros de usinagem nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, além de projetos especiais.

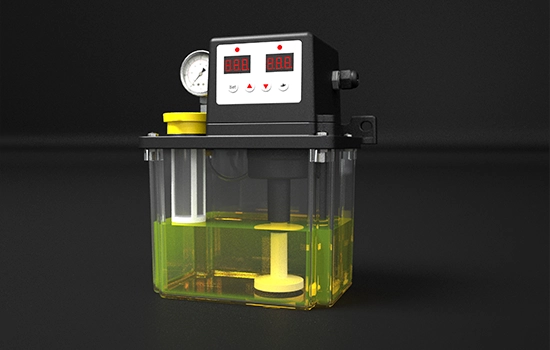

Sistema de lubrificação contínua para guias lineares e fuso de esferas, reduzindo desgaste, otimizando a vida útil dos componentes.

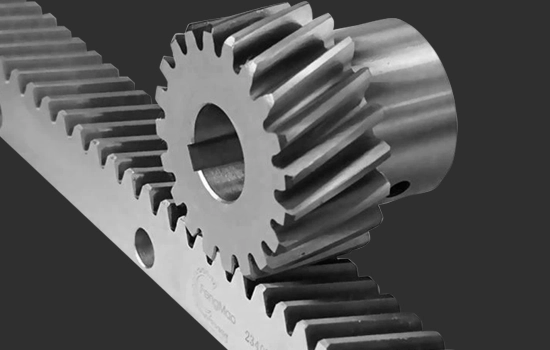

Sistema de transmissão que converte movimento rotativo em linear, garantindo deslocamento suave e posicionamento preciso.

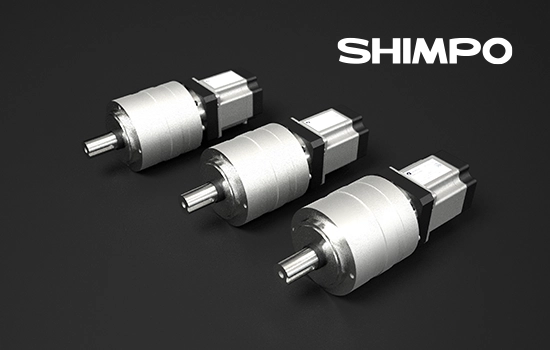

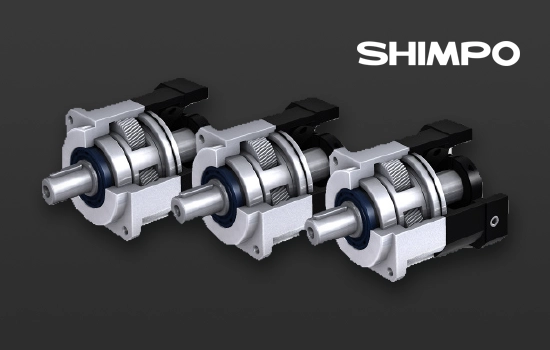

Sistema de transmissão que aumenta o torque e melhora a precisão de posicionamento, garantindo estabilidade e desempenho.
Alta precisão e resposta rápida, garantindo controle de movimento, estabilidade e maior eficiência nos deslocamentos e cortes.

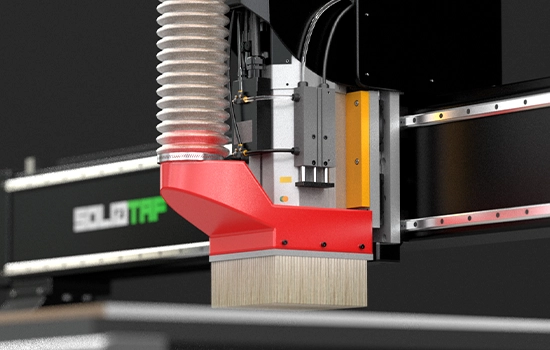

Rotação: 12000-24000 RPM
Potência: 9 KW (12 CV)
Refrigeração: Ventoinha
Porta pinça: ISO 30
Pinça: ER 32

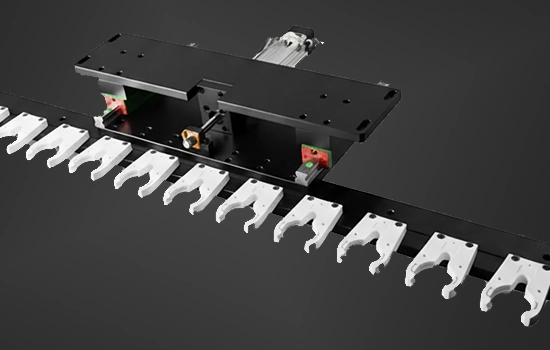

Sistema de troca automática no pórtico, reduz o tempo de troca em operações com múltiplos tipos de usinagem.

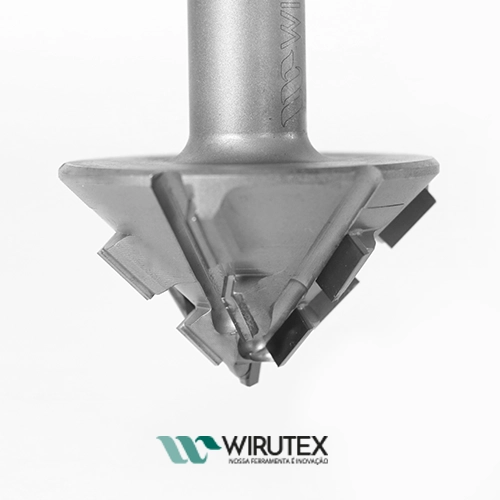

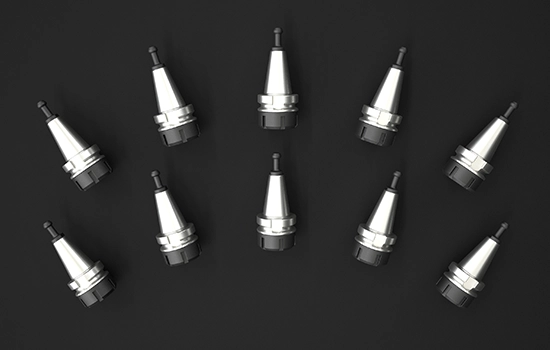

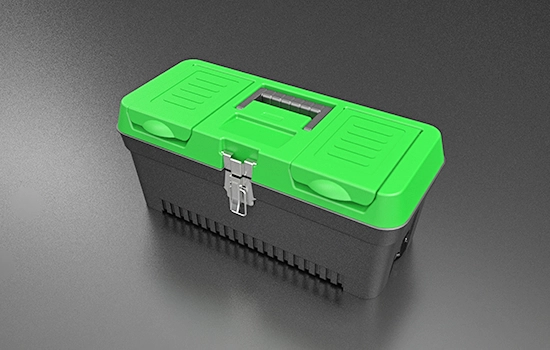

Conjunto com 12 porta-pinças ISO 30–ER32, acompanhado de fresas para treinamento e início da produção.

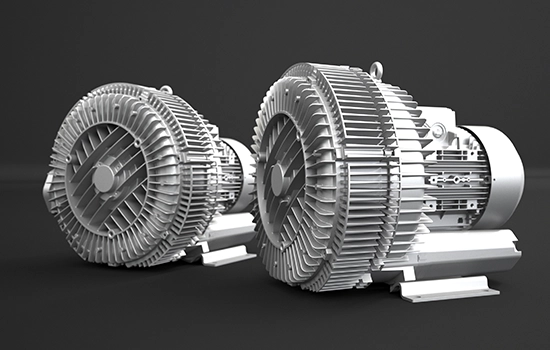

Sistema com duas bombas de vácuo que garante fixação uniforme das peças em toda a área de trabalho, assegurando qualidade dimensional.

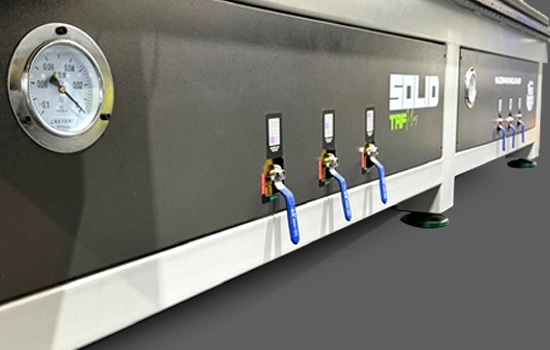

Sistema equipado com seis válvulas independentes, que possibilitam o controle individual do vácuo em cada câmara, assegurando maior precisão e segurança na fixação das peças

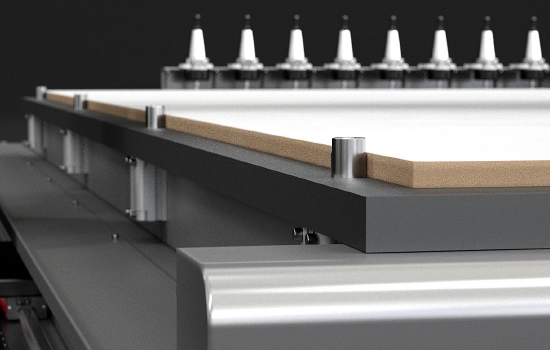

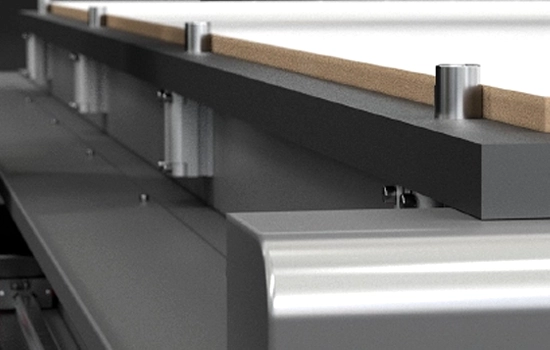

Dispositivo de apoio e referência para posicionamento das chapas, garantindo alinhamento preciso e repetibilidade no processo de usinagem.

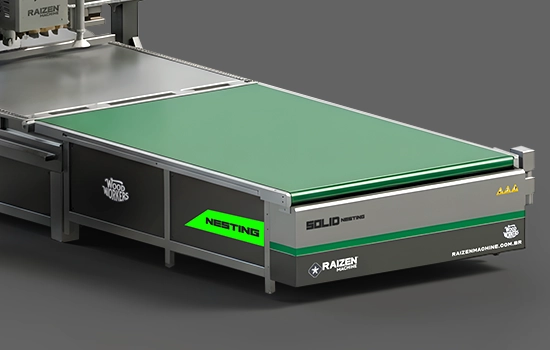

Sistema automático para recebimento das peças usinadas, reduzindo o contato manual e minimizando o risco de danos superficiais durante a retirada.

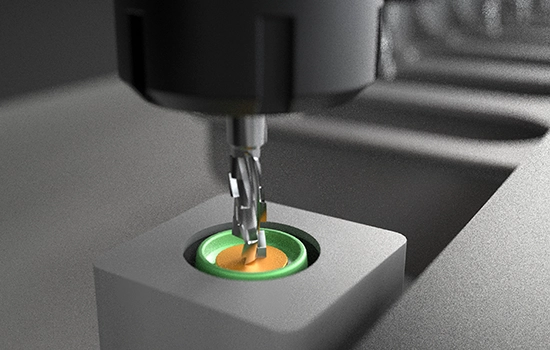

Define a posição exata da ferramenta em relação à peça, garantindo precisão e repetibilidade nas profundidades de furações, rebaixos e gravações.

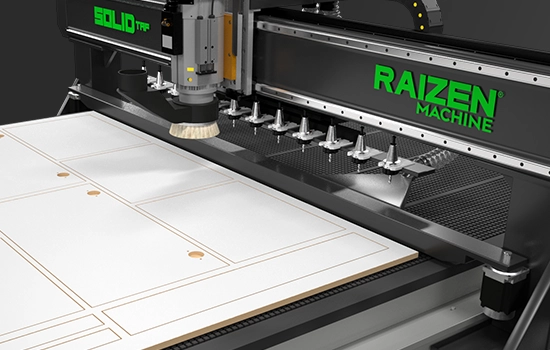

Remoção de peças com limpeza da mesa, integrado à esteira de descarga, permitindo operação contínua sem intervenção.

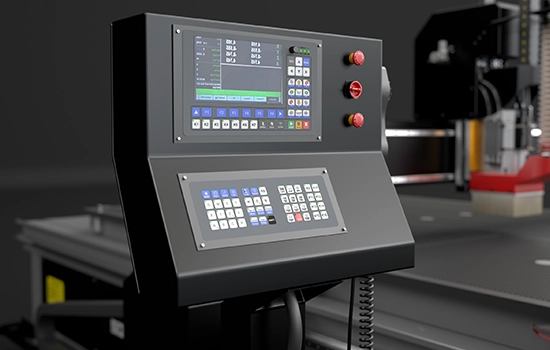

O DDCS Expert é um controlador de movimento projetado para operar em sistemas de 3 a 5 eixos, equipado com uma tela colorida de 7 polegadas, teclado M3k, e controle DDMPG.

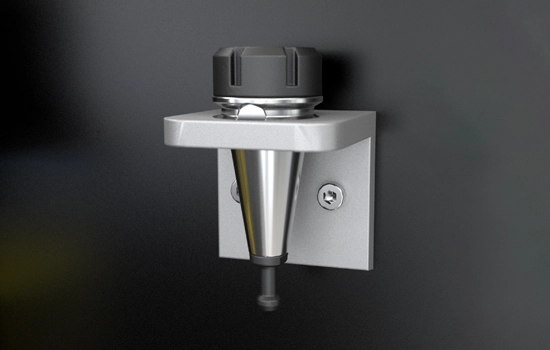

Esta máquina está equipada com um dispositivo que simplifica a substituição das fresas em formato cônico, proporcionando maior segurança e facilidade ao processo, ao mesmo tempo em que prolonga a vida útil das ferramentas de corte.

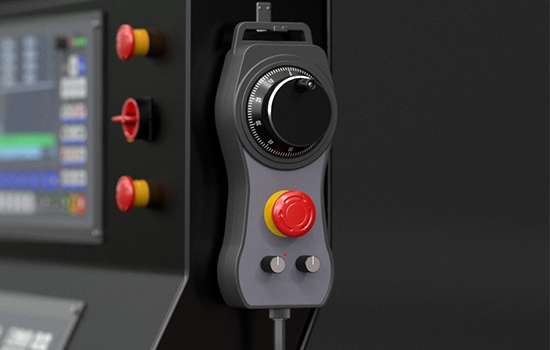

Gerador de pulso manual que permite movimentação precisa dos eixos, facilitando o referenciamento do cabeçote em ajustes finos.

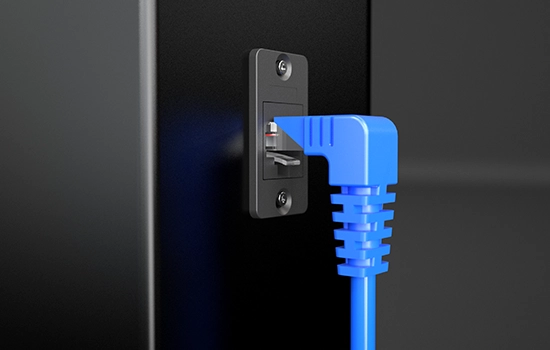

Envio direto de arquivos do computador para a máquina por conexão em rede, eliminando o uso de dispositivos externos.

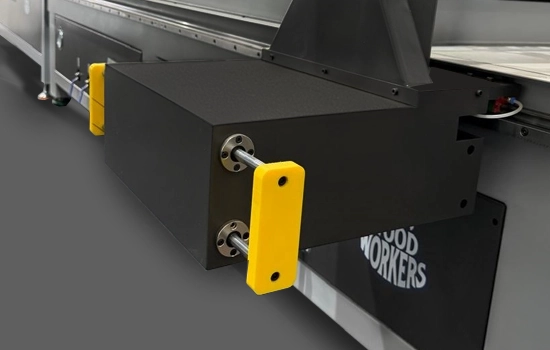

Dispositivo instalado nas carenagens laterais que, em caso de contato com o operador ou obstáculo, aciona a parada imediata da máquina, reduzindo o riscos.

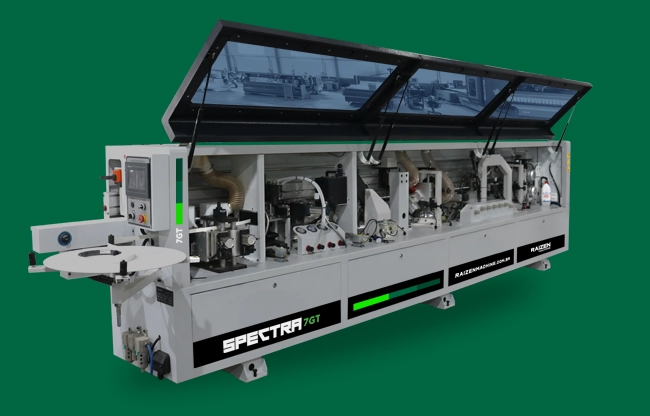

Veja todas as vantagens de adquirir uma coladeira de borda da Raizen Machine. A Spectra 7GT é uma máquina de alta tecnologia e desempenho, projetada para realizar diversas operações em um único processo. Com sete grupos de trabalho, esta coladeira é compacta e econômica, oferecendo recursos avançados para a colagem e acabamento de bordas. Sua operação fácil e intuitiva torna-a ideal para empresas que buscam aumentar a produtividade e manter um alto padrão de qualidade em suas produções.
