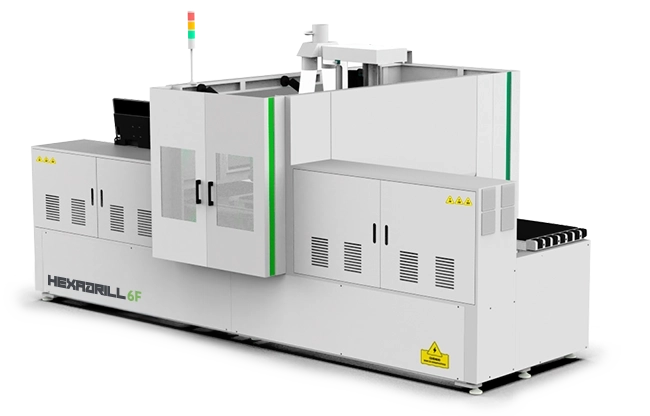

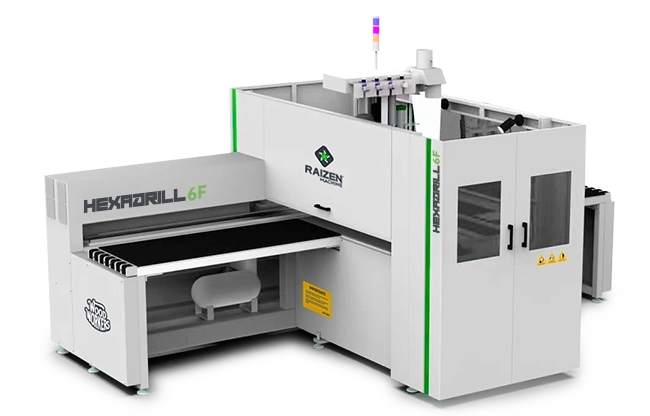

Apresentamos o HEXADRILL 6F, um dos centros de furação de 6 faces mais avançados e eficientes do mercado, projetado para oferecer máxima produtividade e precisão em processos industriais. Equipado com unidades de furação vertical e horizontal, conta com dois spindles auxiliares – sendo um deles com troca automática e magazine para 5 ferramentas. O HEXADRILL 6F disponibiliza 36 ferramentas, permitindo realizar operações completas em um único ciclo. Essa configuração elimina reposicionamentos manuais, reduz significativamente os tempos de setup e garante um processo de usinagem rápido, preciso e altamente confiável.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
| MODELO | HEXADRILL 6S |
|---|---|
| Estrutura | Estrutura monobloco fabricada em aço estrutural, garantindo elevada rigidez e estabilidade |
| Mesa de trabalho | Mesa de trabalho com colchão ar |
| Sistema de movimentação | Sistema de guias lineares protegidas |
| Transmissão X/Y | Cremalheira helicoidal retificada |
| Redução | Redutor planetário Shimpo |
| Lubrificação automática centralizada | Sistema automático de lubrificação dos blocos lineares e componentes de movimentação |
| Servo motor | Servo motor com encoder absoluto integrado |
| Velocidade de deslocamento | 75 m/mim |
| Garra de fixação | Guia com dupla garra de fixação |
| Dispositivo de apoio lateral | Batente lateral automático com referência a laser |
| Motor spindle superior | 6 kW (8 CV) 18.000 rpm com troca automática de ferramentas – Cone ISO30 e porta-pinça ER32 |
| Magazine de ferramentas | Troca automática com magazine para 5 ferramentas |
| Cabeçote angular | Agregado com 4 mandris |
| Unidade de furação superior | Com 20 mandris (12 verticais + 8 horizontais) |
| Motor spindle inferior | 2.2 kW (3 CV) 28.000 rpm com troca manual de ferramentas – porta-pinça ER25 |
| Unidade de furação inferior | Com 9 mandris verticais |
| Sistema operacional | Comando CNC Syntec |
| Computador | Equipado com computador e monitor LCD |
| Leitor de peças | Leitor de peças por scanner de código de barras |
| Largura de processamento do painel | 50-1200m |
| Comprimento de processamento do painel | 250-2500 mm |
| Espessura de processamento do painel | 15-30 mm |
| Altura da mesa | 960 mm |
| Alimentação elétrica | 380 V – 60 Hz – Trifásica |
| Potência instalada | 24 kW |
| Peso aproximado | 4.000 kg |

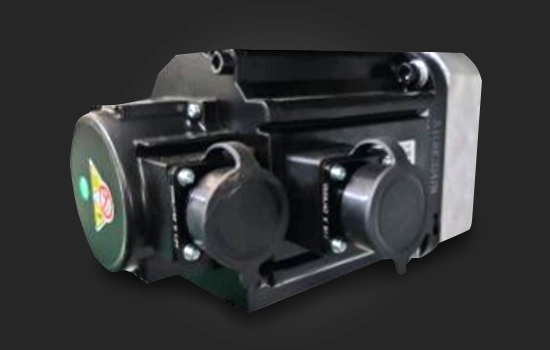

Motorização dos eixos XYZ com servo motor personalizado de 1.5KW. Driver servo de alto desempenho, compatível e ajustado ao motor. Proporciona controle preciso e resposta rápida durante a operação.

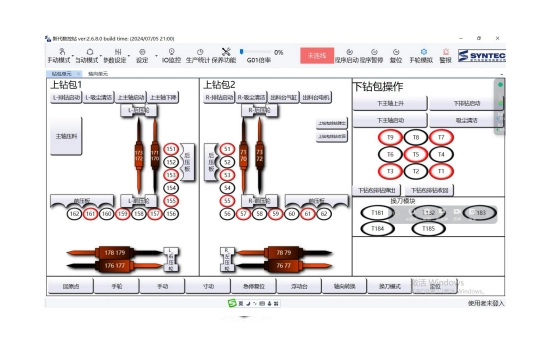

Sistema Syntec de origem taiwanesa, reconhecido pela estabilidade, alta velocidade de resposta e interface amigável. Permite operação simplificada, com ampla compatibilidade com softwares de projeto e usinagem.

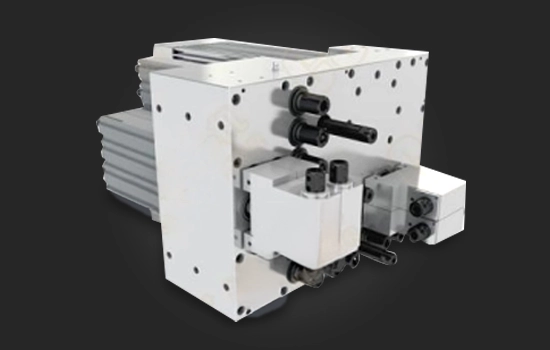

Pacote de furação superior esquerdo
Brocas verticais: 12 unidades
Brocas horizontais: 8 unidades
Marca HQD
Potência nominal: 6KW
Velocidade: até 18.000 rpm
Eixo principal com sistema de troca automática de ferramentas, garantindo versatilidade na operação e
eficiência na produção.

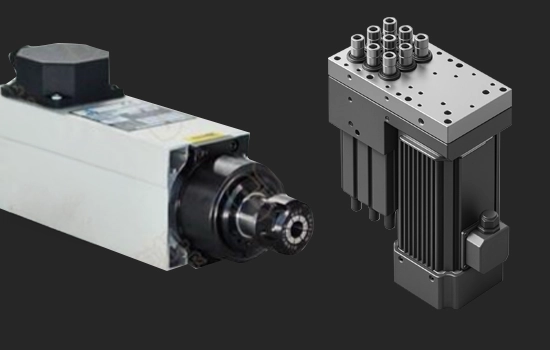

Broca vertical com 9 unidades.

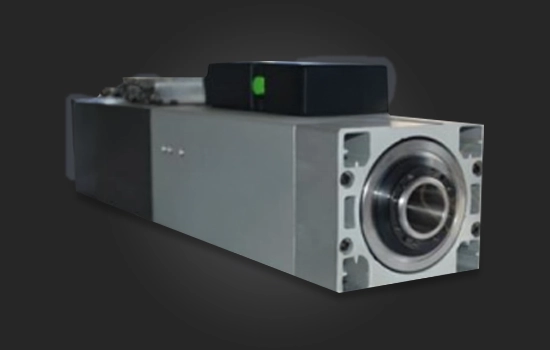

Eletromandril de 3.5KW, com velocidade de até 18.000 rpm

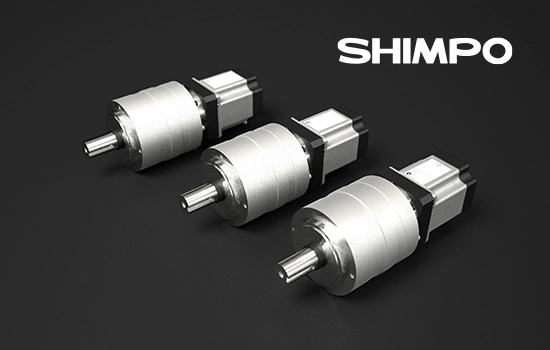

Redutor com engrenagem planetária helicoidal. Design que oferece maior precisão de movimentação e vida útil superior em ambientes de produção contínua.
Conversor de frequência da marca Delta, com resposta rápida e funcionamento estável

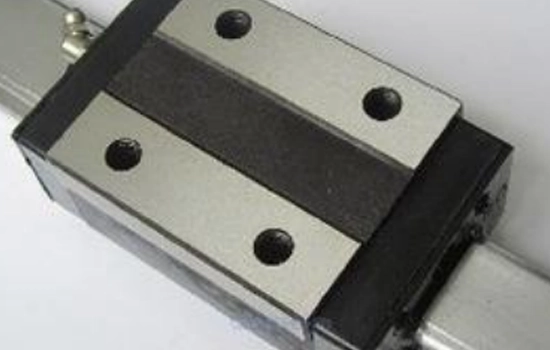

Guia de aço Taiwan de 25mm com alta dureza e precisão. Fabricada em Taiwan, proporciona rigidez e durabilidade ao conjunto mecânico.

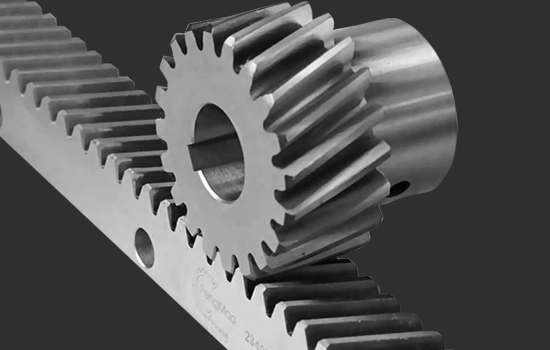

Sistema de transmissão com cremalheira 1.5M de alta resistência. Proporciona velocidade, precisão e resistência ao desgaste durante longos ciclos de trabalho.

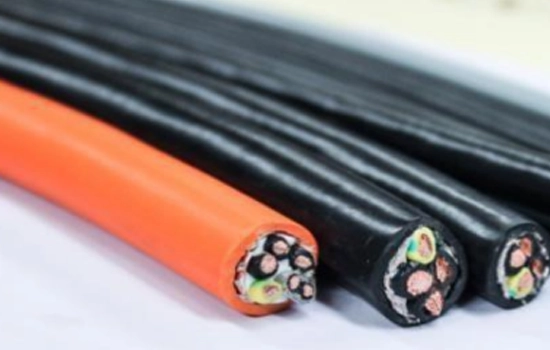

Cabos com blindagem e alta flexibilidade, da marca Hengtong. Suportam grandes variações de temperatura, ideais para operação contínua em diferentes regiões.

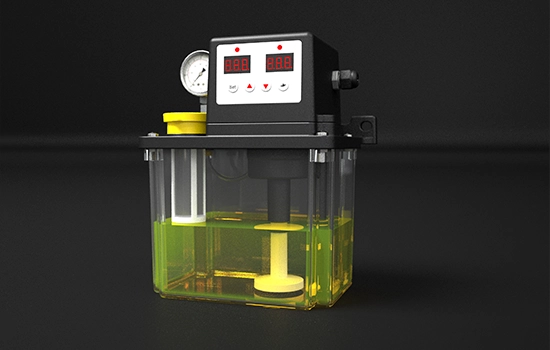

Lubrificação central automática, programada para acionamento em intervalos regulares. Garante a lubrificação ideal de fusos e guias, prolongando a vida útil dos componentes mecânicos.

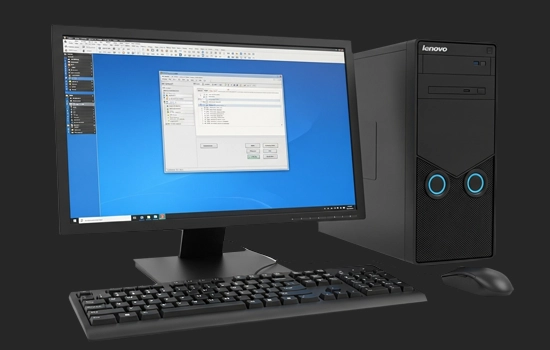

Equipamento equipado com sistema operacional Windows, computador da marca Lenovo e display LCD de 21 polegadas, com mouse e teclado. Estação de trabalho completa, pronta para operação.

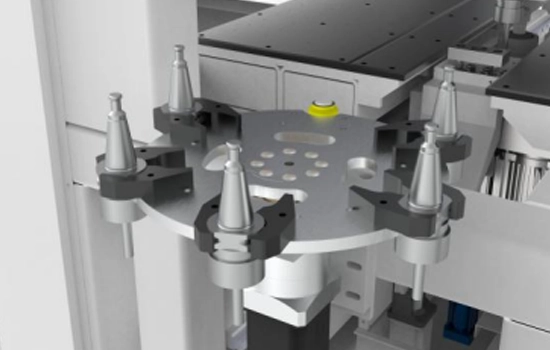

Magazine tipo carrossel com capacidade para 5 ferramentas. Design patenteado com mola traseira e estrutura em PE de alta resistência. Ideal para operações mistas (portas e móveis).

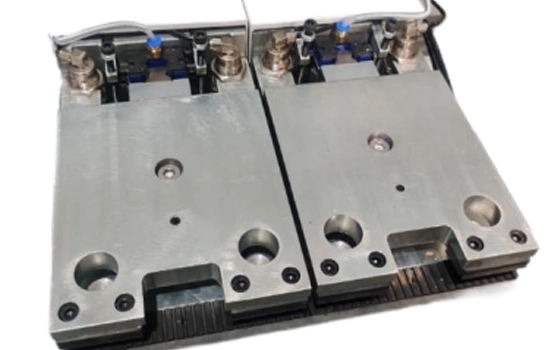

Estrutura com trilho de aço Jintai e sistema de dupla garra para longas distâncias. Reduz o número de trocas de fixação, aumentando a eficiência operacional.

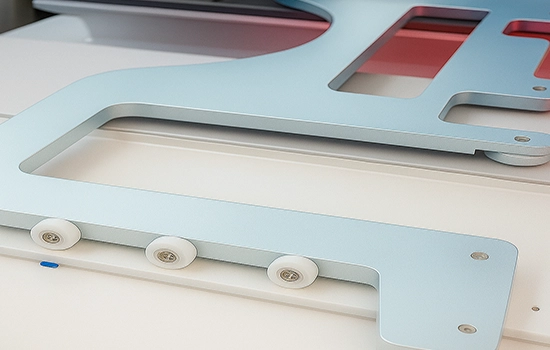

Sistema de apoio lateral automático com marcador a laser. Evita posicionamentos incorretos da chapa, aumentando a precisão do alinhamento.

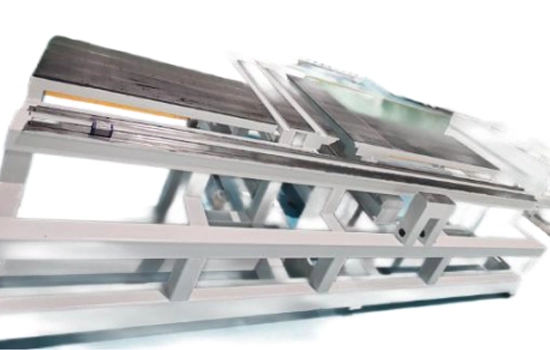

A estrutura da máquina (viga, base e travessa) é temperada, jateada e usinada em centro CNC pentaeixo. Processo que garante precisão nas usinagens e resistência estrutural mesmo em operações com grandes esforços.

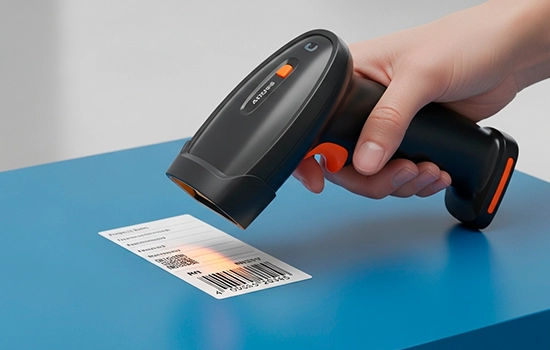

Equipado com pistola de escaneamento para leitura direta do projeto, integrando automaticamente com o software de desdobramento sem necessidade de programação.

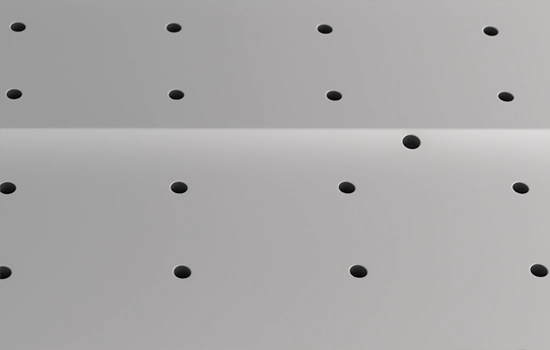

Mesa com superfície de baixo atrito e furos de flutuação, facilitando o deslizamento das chapas sem danificar a superfície. Parte frontal e traseira fixas, com opção de parte traseira móvel.
