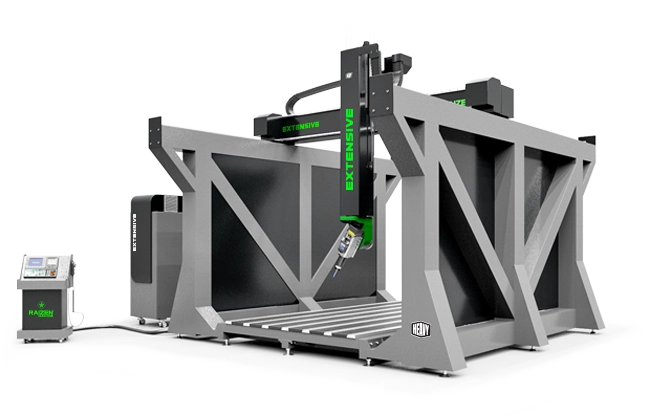

pt A EXTENSIVE 5A TAF é uma máquina CNC de portal com 5 eixos, projetada para proporcionar excelente acabamento em materiais de baixa e média densidade. Com um sistema de troca automática de ferramentas e uma ampla área de trabalho, este equipamento oferece flexibilidade e alta qualidade em uma vasta gama de aplicações. Sua capacidade de executar programações simultâneas nos 5 eixos a torna a escolha ideal para empresas que produzem moldes em diversos setores, garantindo eficiência e precisão, mesmo em projetos mais complexos e exigentes.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
| MODELO | EXTENSIVE 4020 5A TAF |
|---|---|
| Estrutura | Estrutura usinada e normalizada |
| Área de trabalho eixo Y | 4.000 mm |
| Área de trabalho eixo X | 2.000 mm |
| Curso eixo Z | 1.500 mm |
| Precisão de posicionamento | ±0.5mm |
| Velocidade máxima de deslocamento eixos X e Y | 60.000 mm/min |
| Sistema de transmissão do eixo Z | Fuso de esfera de alta precisão |
| Velocidade máxima de deslocamento eixo Z | 8.000 mm/min |
| Sistema de transmissão dos eixo X e Y | Cremalheira helicoidal retificada de alta precisão |
| Sistema de movimentação | Guias lineares alta precisão |
| Sistema de lubrificação das guias lineares | Sistema de lubrificação automática dos blocos lineares |
| Motores de tração e driver dos eixos X, Y, Z, A e C | Servo motores e Drivers Yaskawa |
| Recursos do servo motor | Servo motores com encoder absoluto |
| Sistema de redução | Redutor Planetário de alta precisão |
| Cabeçote eixo A e C | Cabeçote 2 eixos (A e C) de alta precisão |
| Curso do eixo A | +110° / -110° |
| Curso do eixo C | ± 220° |
| Cabeçote de usinagem | Spindle Hiteco com sistema de troca automática cone ISO30 |
| Potência do motor de usinagem | 9kW ( 12 HP ) |
| Máxima rotação do motor Spindle | 24.000 RPM |
| Troca de ferramentas | Troca de ferramentas automática |
| Magazine de ferramentas | Magazine de ferramentas com suporte para ‘12 cones |
| Ferramentas para trabalho | Kit pinças e cones ISO30 |
| Sistema de fixação do material | Mesa com sistema T-Slot para fixação |
| Comando CNC | Controlador CNC 5 eixos Syntec 610MA-E5 |
| Recursos do comando CNC | Comunicação Ethercat com os servo drivers |
| Painel operacional | Painel de operação com rodizíos giratórios |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência,
serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor PROBE | Sensor fixo para cadastro automático de altura das ferramentas |
| Peso aproximado | 8.000 kg |
| Voltagem | 380V trifásico |
Nossa missão é transformar seu negócio em uma referência do futuro, equipada com as tecnologias mais avançadas e inovadoras do mercado. Na Raizen Machine, oferecemos uma linha completa de equipamentos de última geração para diversos segmentos que exigem máquinas de grandes dimensões e com eixo Z elevado. Esses equipamentos são ideais para quem trabalha com moldes para fundição, cenografias, prototipagem, esculturas e peças de grande escala, garantindo precisão em trabalhos verticais e projetos de grande porte.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 9 KW (12 CV)
Refrigeração: Ventoinha elétrica
Porta pinça: ISO 30
Pinça: ER 32
Sistema de troca automática por meio de magazine linear, troca rápida e eficiente. Esse sistema permite diferentes necessidades de usinagem, não apenas reduz o tempo de inatividade, mas também minimiza erros humanos, melhorando a consistência e a precisão no processo.
O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
A proteção sanfonada é essencial para proteger componentes móveis, como guias lineares, fusos e outros mecanismos, contra a entrada de sujeira, poeira, cavacos e detritos gerados durante o processo de usinagem.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
Na Raizen Machine, a precisão é nossa prioridade. Cada detalhe de nossos equipamentos é cuidadosamente projetado para garantir resultados precisos e consistentes em cada operação. Nossa tecnologia de ponta nos coloca na vanguarda da indústria. Com máquinas CNC de última geração e sistemas de automação avançados, oferecemos soluções que impulsionam a eficiência e a produtividade. Além disso, nossas máquinas apresentam um design moderno e elegante que se destaca em qualquer ambiente de trabalho.
Na Raizen Machine, entendemos que a qualidade do seu trabalho é fundamental para encantar seus clientes e se destacar no mercado. É por isso que oferecemos equipamentos de ponta, projetados para proporcionar precisão, eficiência e resultados excepcionais em cada projeto. Com nossas soluções tecnológicas avançadas, você pode transformar suas ideias em realidade. Com a Raizen Machine, você não apenas aprimora a qualidade dos seus projetos, mas também ganha uma parceira dedicada ao seu sucesso. Invista em nossos equipamentos e surpreenda seus clientes com a superioridade do seu trabalho. Juntos, vamos elevar os padrões da indústria e garantir resultados que impressionam.
Nossa empresa oferece garantia em todos os produtos comercializados, evidenciando nosso compromisso com a qualidade.
A qualidade é uma das nossas principais prioridades. Estamos comprometidos em oferecer soluções que superem as expectativas.
Para garantir um atendimento eficiente, oferecemos suporte por telefone, e-mail, chat e, quando necessário, de forma presencial.
Nosso compromisso é fornecer um serviço de qualidade, garantindo uma experiência positiva com nossos produtos e serviços.
