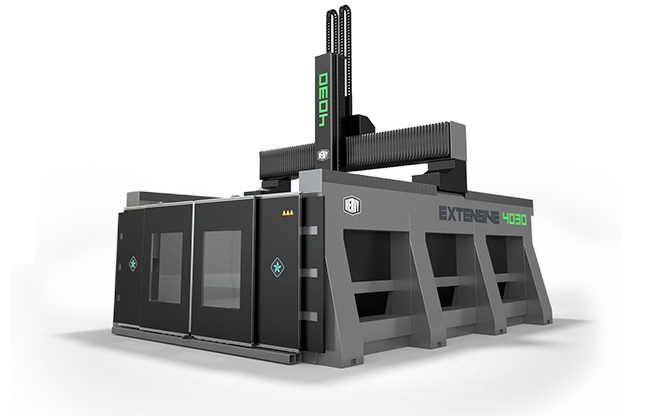

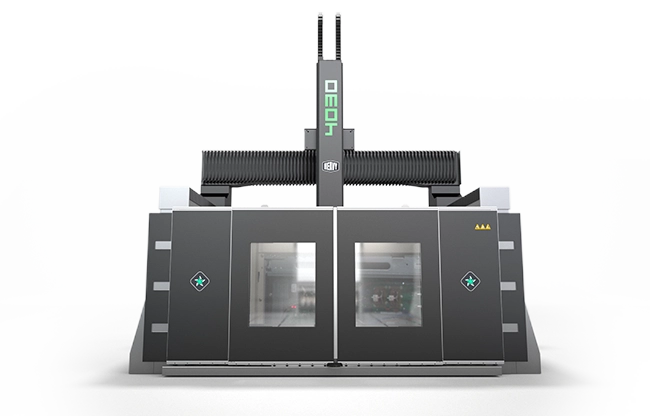

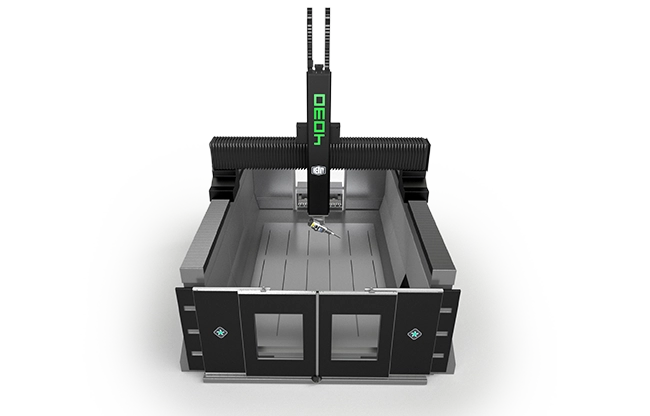

A EXTENSIVE 5A TAF 4030 é uma máquina CNC de portal com 5 eixos, projetada para proporcionar alta precisão e excelente acabamento em materiais de diferentes densidades. Com um sistema de troca automática de ferramentas e uma ampla área de trabalho, este equipamento oferece flexibilidade e qualidade superior em uma vasta gama de aplicações. Sua capacidade de executar programações simultâneas nos 5 eixos faz dela a escolha ideal para empresas que produzem moldes em diversos setores, garantindo eficiência e precisão, mesmo em projetos mais complexos e exigentes.
Este equipamento possui o selo da linha HEAVY, que foi projetado para alta performance em grandes dimensões e diferentes densidades. Ideal para a produção de moldes e protótipos, combina robustez e precisão para atender às demandas mais exigentes de produtividade industrial.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | EXTENSIVE 4030 5A TAF |
|---|---|
| Estrutura | Em aço estrutural e ferro fundido normalizada e usinada - Pórtico do eixo X móvel |
| Área de trabalho com 3 eixos | 4.000 mm x 3.000 mm x 2.000 mm |
| Área de trabalho com 5 eixos | 3.000 mm x 2.000 mm x 1.500 mm |
| Precisão de posicionamento | ±0.07mm / 2.000mm |
| Velocidade máxima de deslocamento nos eixos X e Y | 50.000 mm / min |
| Velocidade máxima de deslocamento no eixo Z | 18.000 mm / min |
| Sistema de transmissão dos eixos | Fuso de esfera TBI |
| Sistema de movimentação dos eixos | Guia linear TBI |
| Proteção do sistema de transmissão e movimentação | Proteção sanfonada nos eixo X e Y |
| Servo motores do sistema de tração dos eixos | Servo motores Yaskawa |
| Servo drive dos servo motores dos eixos | Servo drive Yaskawa com tecnologia Ethercat |
| Cabeçote 4º e 5º eixo | Cabeçote CCMCH |
| Motorização do 4º e 5º eixo | Yaskawa |
| Motor spindle | Hiteco |
| Potência do motor spindle | 15kW / 20,1HP |
| Rotação do motor spindle | 0 - 24.000 RPM |
| Cone de troca de ferramenta | HSK 63F |
| Magazine de troca de ferramentas | Linear fixo com suporte para 12 ferramentas |
| Controlador CNC | Syntec 610MA-E5 |
| Recursos adicionais do controlador | Controle RTCP e tabela de correção de posicionamento |
| Cadastro de ferramentas | Sensor de precisão para cadastro automático de altura de ferramentas |
| Painel de comando | Painel de comando articulado com controle MPG |
| Sistema de segurança anti colisão | Servo motores com encoder absoluto, com configuração via software para limitação do curso do equipamento. |
| Mesa da máquina | Mesa de trabalho fixa, fabricada em ferro fundido, com sistema de fixação T-Slot |
| Limpeza da mesa de trabalho | Sistema de transportador de resíduos |
| Carenagens | Equipamento com carenagens de proteção e portas
de acesso na parte frontal e traseira do equipamento |
| NR12 | Equipamento com laudo de segurança e ART, nas normas NR12 |
| Peso aproximado | 15 toneladas |
| Voltagem | 380 trifásico |
Nossa missão é transformar o seu negócio em uma referência para o futuro, equipando-o com as tecnologias mais avançadas e inovadoras do mercado. Na Raizen Machine, oferecemos uma linha completa de equipamentos de última geração para diversos segmentos industriais, incluindo portais de 3 a 5 eixos, routers CNC, centros de usinagem, centros de furação, coladeiras de bordas, entre outros. Além disso, desenvolvemos projetos especiais sob medida para atender às suas necessidades específicas.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 9000-24000 RPM
Potência: 15 KW (20,1 HP)
Refrigeração: Liquída
Porta pinça: HSK 63F
Pinça: ER 40
Cabeçote de alta precisão com dois eixos, oferecendo um curso no eixo A de ±110° e um curso no eixo C de ±220°. Este cabeçote é ideal para aplicações que exigem movimentos precisos e controlados em múltiplas direções, garantindo uma operação eficiente e confiável em processos complexos.
O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
A função do chiller é evitar o superaquecimento, garantindo que a temperatura do motor spindle permaneça estável, o que prolonga a vida útil do equipamento, mantém a precisão da usinagem e previne paradas inesperadas por falha térmica.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.

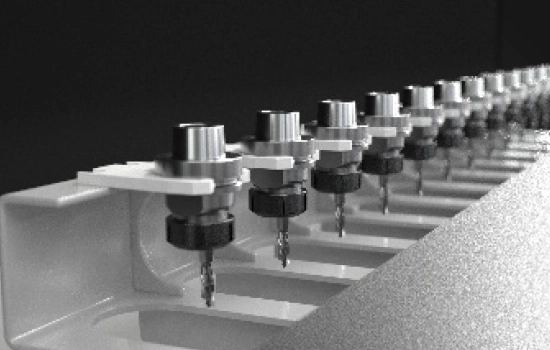

Sistema de troca automática por meio de magazine linear, troca rápida e eficiente com capacidade para 12 ferramentas, esse sistema permite diferentes necessidades de usinagem, não apenas reduz o tempo de inatividade, mas também minimiza erros humanos, melhorando a consistência e a precisão no processo.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
