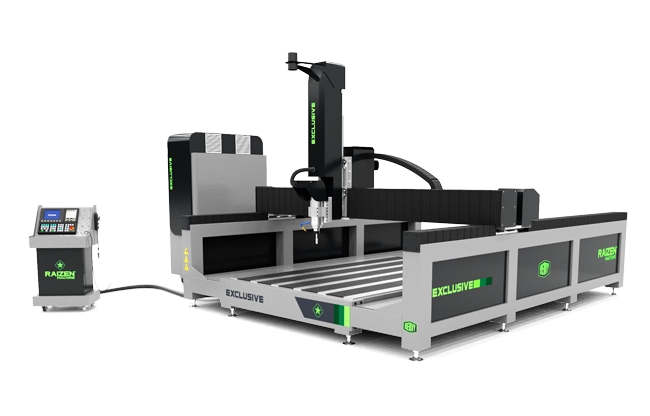

A EXCLUSIVE TAF 4A 2515 é uma máquina CNC com um 4º eixo angular, projetada para realizar cortes e usinagens em ângulos específicos sem a necessidade de reposicionar manualmente a peça, o que é ideal para peças com inclinações, furos angulados e geometrias complexas. Sua versatilidade a torna indispensável para indústrias como a automotiva, aeroespacial, de moldes e ferramentas, além da produção de componentes complexos que demandam alta precisão e flexibilidade no processo de usinagem.
Este equipamento possui o selo da linha HEAVY, que foi projetado para alta performance em grandes dimensões e diferentes densidades. Ideal para a produção de moldes e protótipos, combina robustez e precisão para atender às demandas mais exigentes de produtividade industrial.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | EXCLUSIVE 4A 2515 |
|---|---|
| Estrutura | Estrutura usinada e normalizada |
| Peso aproximado | 2.500 kg |
| Área útil de trabalho eixo Y | 2.500 mm |
| Área útil de trabalho eixo X | 1.500 mm |
| Curso total eixo Z | 550 mm |
| Curso do eixo A | .+90º / -90º |
| Sistema de amplificação do eixo A | Redutor harmônico |
| Transmissão | Cremalheira helicoidal retificada |
| Sistema de movimentação eixos X,Y e Z | Guia linear |
| Proteção do sistema de tração e movimentação | Proteção sanfonada no eixo X |
| Motorização dos eixos | Servo Motores Syntec com comunicação Ethercat |
| Sistema de redução | Redutor planetário Shimpo |
| Precisão de posicionamento | ±0.08/1000mm |
| Velocidade máxima vetorial | 60.000mm/min |
| Motor spindle com troca automática | 1 Motor Spindle cone BT30 ER32 24.000 RPM - refrigeração líquida |
| Potência motor spindle | 7.5 kW (10,1 HP) |
| Magazine linear | Suporte para 8 ferramentas |
| Inversor de frequência | Delta |
| Ferramentas para trabalho | Kit fresas e pinças com 8 cones BT30 para pinças ER32 |
| Sistema de refrigeração do Spindle | Chiller industrial CW3000 com sistema de segurança interligado ao comando |
| Sistema de refrigeração da ferramenta | Névoa de fluido - (sem retorno do fluido) |
| Sistema de fixação | Mesa com T-Slot para fixação das peças a serem trabalhadas, por presilhas. |
| Sensor PROBE | Sensor fixo da mesa de trabalho para cadastro automático das ferramentas |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão através de sensores |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando CNC | Syntec com comunicação Ethercat |
| Painel operacional | Painel de operação com rodízios giratórios |
| Tensão | 380V trifásico |
Nossa missão é transformar seu negócio em uma referência do futuro, equipada com as tecnologias mais avançadas e inovadoras do mercado. Na Raizen Machine, oferecemos uma linha completa de equipamentos de última geração para diversos segmentos que exigem máquinas de grandes dimensões e com eixo Z elevado. Esses equipamentos são ideais para quem trabalha com moldes para fundição, cenografias, prototipagem, esculturas e peças de grande escala, garantindo precisão em trabalhos verticais e projetos de grande porte.

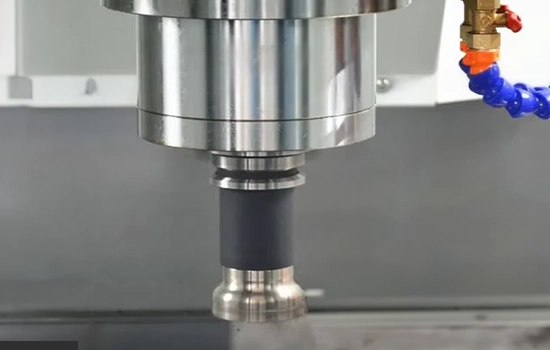

Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 9000-24000 RPM
Potência: 7,kW (10CV)
Refrigeração: líquida
Porta pinça: BT 30
Pinça: ER 32
Sistema de troca automática por meio de magazine linear, troca rápida e eficiente. Esse sistema permite diferentes necessidades de usinagem, não apenas reduz o tempo de inatividade, mas também minimiza erros humanos, melhorando a consistência e a precisão no processo.
O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.

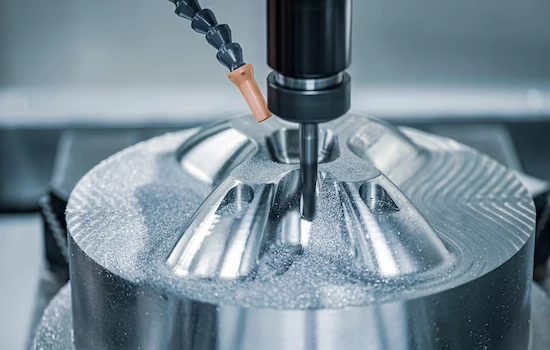

Esse sistema é particularmente indicado para operações de alta precisão e velocidade, onde o controle adequado da temperatura e lubrificação é crucial para a qualidade final do trabalho.

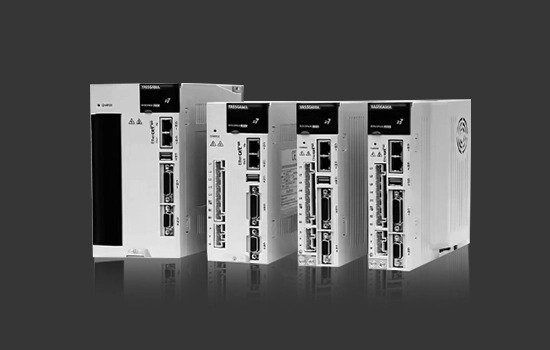

O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.

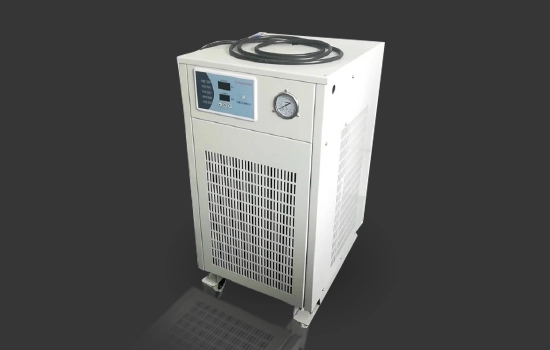

A função do chiller é evitar o superaquecimento, garantindo que a temperatura do motor spindle permaneça estável, o que prolonga a vida útil do equipamento, mantém a precisão da usinagem e previne paradas inesperadas por falha térmica.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
