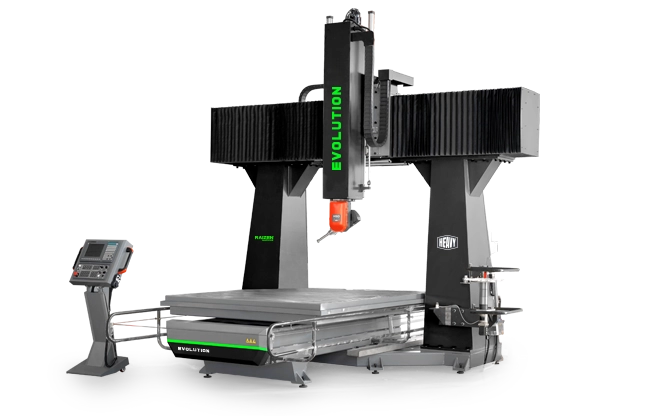

A Evolution é uma máquina CNC de 5 eixos de alta precisão, projetada para realizar operações de usinagem complexas com máxima eficiência. Com mesa móvel e pórtico fixo, ela oferece rigidez e estabilidade essenciais para a produção de peças de alta precisão. Equipada com sistema de troca automática de ferramentas e uma ampla área de trabalho, o equipamento proporciona flexibilidade e qualidade superior em diversas aplicações. Sua capacidade de executar programações simultâneas nos 5 eixos a torna ideal para empresas que produzem moldes em vários setores, garantindo eficiência e precisão em todos os projetos, inclusive os mais exigentes.
Este equipamento possui o selo da linha HEAVY, que foi projetado para alta performance em grandes dimensões e diferentes densidades. Ideal para a produção de moldes e protótipos, combina robustez e precisão para atender às demandas mais exigentes de produtividade industrial.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materias.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | EVOLUTION |
|---|---|
| Estrutura | Em aço estrutural e ferro fundido - normalizada e usinada - Pórtico do eixo X fixo |
| Área de trabalho com 3 eixos | 6.000 mm x 2.000 mm x 1.500 mm |
| Área de trabalho com 5 eixos | 5.400 mm x 1.400 mm x 1.100 mm |
| Precisão de posicionamento | ±0.2mm / 2.000mm |
| Velocidade máxima de deslocamento nos eixos X e Y | 40.000 mm / min |
| Velocidade máxima de deslocamento no eixo Z | 10.000 mm / min |
| Sistema de transmissão dos eixos X e Y | Cremalheira helicoidal retificada |
| Sistema de transmissão do eixo X | Fuso de esfera TBI |
| Sistema de movimentação dos eixos | Guia linear TBI |
| Proteção do sistema de transmissão e movimen tação | Proteção sanfonada nos eixo X e Y |
| Servo motores do sistema de tração dos eixos | Servo motores Yaskawa |
| Servo drive dos servo motores dos eixos | Servo drive Yaskawa com tecnologia Ethercat |
| Sistema de redução | Redutor planetário Shimpoo |
| Cabeçote 4º e 5º eixo | HSD HS673 |
| Motorização do 4º e 5º eixo | Yaskawa |
| Motor spindle | HSD ES779 |
| Potência do motor spindle | 15kW / 20,1HP |
| Rotação do motor spindle | 7.500 - 24.000 RPM |
| Cone de troca de ferramenta | HSK 63F |
| Magazine de troca de ferramentas | Carrossel fixo com suporte para 12 ferramentas |
| Controlador CNC | Syntec 610MA-E5 |
| Recursos adicionais do controlador | Controle RTCP e tabela de correção de posicionamento |
| Cadastro de ferramentas | Sensor de precisão para cadastro automático de altura de ferramentas |
| Painel de comando | Painel de comando articulado com controle MPG |
| Sistema de segurança anti colisão | Servo motores com encoder absoluto. Com configuração via software para limitação do curso do equipamento. |
| Mesa da máquina | Mesa de trabalho móvel (eixo Y) fabricada em ferro fundido, com sistema de fixação T-Slot |
| NR12 | Equipamento com laudo de segurança e ART, nas normas NR12 |
| Peso aproximado | 10 toneladas |
| Voltagem | 380v trifásico |
Nossa missão é transformar seu negócio em uma referência do futuro, equipada com as tecnologias mais avançadas e inovadoras do mercado. Na Raizen Machine, oferecemos uma linha completa de equipamentos de última geração para diversos segmentos que exigem máquinas de grandes dimensões e com eixo Z elevado. Esses equipamentos são ideais para quem trabalha com moldes para fundição, cenografias, prototipagem, esculturas e peças de grande escala, garantindo precisão em trabalhos verticais e projetos de grande porte.
Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 9000-24000 RPM
Potência: 15 KW (20,1 HP)
Refrigeração: Ventoinha elétrica
Porta pinça: HSK 63F
Pinça: ER 40

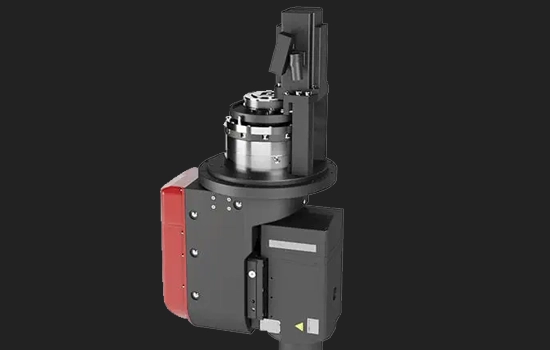

Cabeçote de 2 eixos, de fabricação italiana, marca HSD, equipado com servomotor Yaskawa. O eixo A possui um curso de ±120º, enquanto o eixo C oferece um curso completo de ±360º, com uma velocidade máxima de 135º/seg.

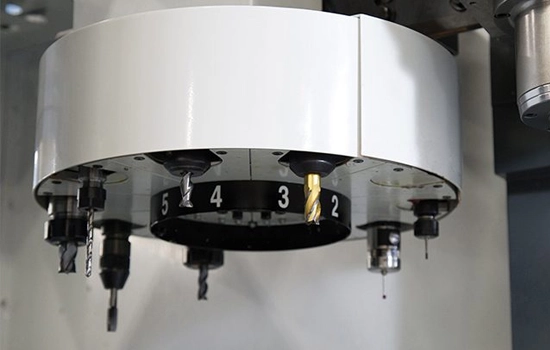

Sistema de troca automática de ferramentas por meio de magazine carrossel com capacidade para 12 ferramentas. Esse sistema permite trocas rápidas e precisas, reduzindo significativamente o tempo de setup e aumentando a produtividade.
O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
A proteção sanfonada é essencial para proteger componentes móveis, como guias lineares, fusos e outros mecanismos, contra a entrada de sujeira, poeira, cavacos e detritos gerados durante o processo de usinagem.
Ao adquirir nosso equipamento, você receberá um box de ferramentas que inclui chaves para troca e montagem, além de algumas fresas para treinamento e início dos trabalhos. Tudo o que você precisa para começar seus primeiros projetos com excelência
