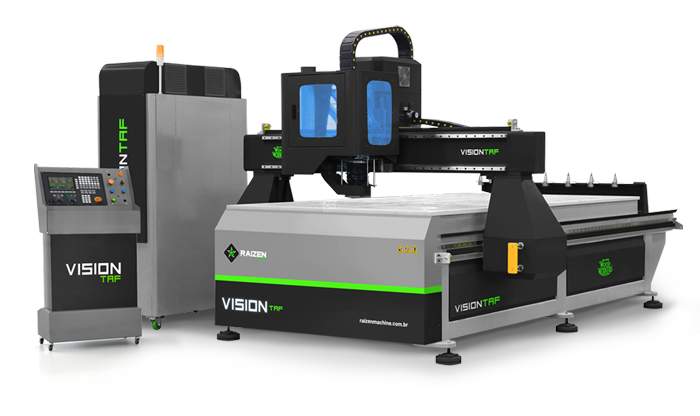

A Vision TAF 2H é ideal para trabalhos que exigem velocidade, qualidade e precisão. Garante ótimo
acabamento em usinagens 2D e 3D, podendo executar trabalhos contínuos por um longo período. A Vision
é referência em tecnologia de ponta, conta com bomba de Vácuo de série.
É um equipamento da
série Woodworkers, otimizado e pensado para o segmento de marcenaria.
| MODELO | VISION TAF 2 HEAD |
|---|---|
| Estrutura | Aço estrutural usinado (estrutura monobloco) |
| Peso aproximado | 2800 KG |
| Área útil de trabalho eixo Y e X | 2.800 mm x 1.850 mm |
| Área útil de trabalho eixo Z | 250 mm |
| Transmissão | Cremalheira helicoidal retificada |
| Tração eixo Y, X, Y | Guia linear 30mm no eixo Y Guia linear 25mm no eixo X e Z |
| Motorização dos eixos | Servo motores Delta |
| Sistema de redução | Redutor planetário SHIMPO |
| Precisão de usinagem | ±0.08/2000mm |
| Velocidade máxima vetorial | 60m/min |
| Motor spindle com TAF* | 1 Motor spindle ER32 cone ISO30 24.000 RPM |
| Potência motor spindle | 9 kW (12 cv) |
| Cabeçote de furação | 1 Cabeçote de furação para 9 brocas (5+4) |
| Sistema de trocas | Sistema de troca no formato linear para até 10 ferramentas |
| Ferramentas para trabalho | Kit fresas e pinças 12 cones ISO30 para pinças ER32 |
| Sistema de fixação | 2un Bombas de vácuo 530m³/h |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material |
| Sensor PROBE | Sensor fixo na mesa de trabalho para compensar altura da ferramenta automaticamente |
| Controle MPG | Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Para movimentar os eixos e definir o ponto zero de trabalho. |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares |
| Comando operacional | Comando CNC SYNTEC |
| Painel operacional | Painel de operação com rodízios giratórios |
| Tensão | 380V trifásico |
Motor spindle ER32 cone ISO30 24.000 RPM
9 kW (12 cv)

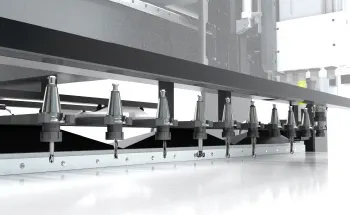

Sistema de troca automática através do magazine linear, com capacidade para 12 ferramentas.

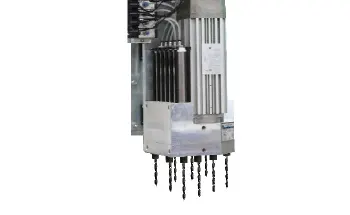

Cabeçote múltiplo com capacidade para 9 brocas que garante precisão e maior agilidade no processo de furação.
Esquadro pneumático com cilíndro de ponta dupla para encosto da chapa na área de corte do equipamento.
Sistema programável com timer para lubrificação de guias lineares e patins, que aumenta a vida útil dos componentes e reduz o desperdício de lubrificante.
É um sensor de zeramento automático para compensação da altura da ferramenta, facilitando o setup da máquina e agilizando o start do processo.
É um sistema automático capaz de empurrar as chapas, proporcionando mais ergonomia e melhorando o processo produtivo da peça.
Comando CNC dedicado com teclado multifuncional. Mais versatilidade, segurança e controle para a sua produção.
É um componente que auxilia o servo motor, suaviza a partida dos tracionários e amplifica o torque do equipamento, aumentando assim a precisão do posicionamento de corte.
2 Bombas de vácuo de alta pressão que garante um alto desempenho e atende variados processos industriais, oferecendo alta pressão e excelência na fixação de diversos tipos de materiais, desde pequenos volumes até maiores.
Conta com volante eletrônico magnético com botão de emergência, que serve para movimentar os eixos e definir o ponto zero de trabalho.

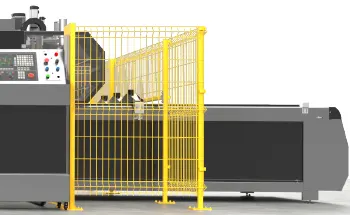

Proteção com grades e cortina de luz, Garantindo segurança ao operador em todas as fases do processo produtivo.
tapete motorizado capaz de transportar as peças da mesa da máquina até o ponto de descarga.
