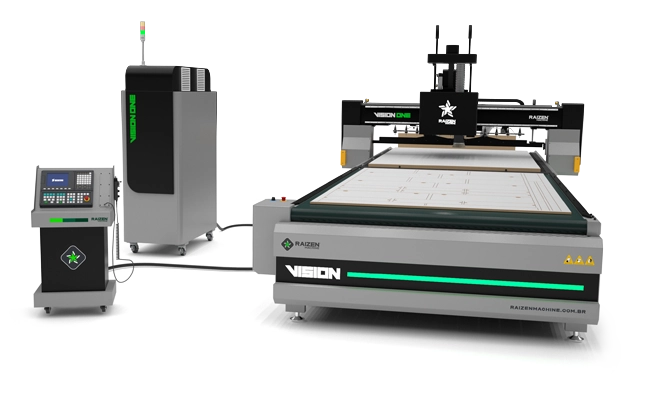

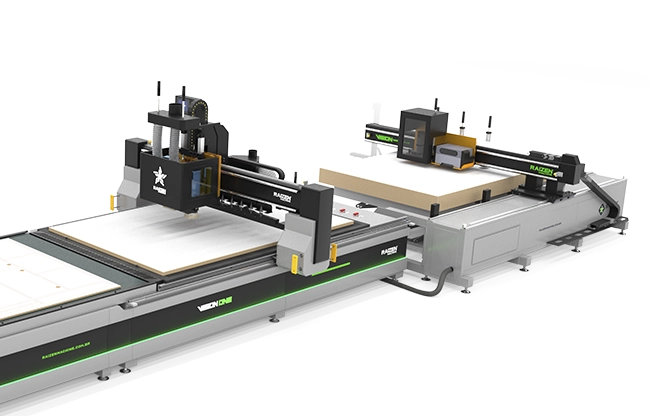

Apresentamos a VISION ONE NESTING PLUS, um dos equipamentos mais avançados e inovadores no conceito de centros de usinagem nesting. Esta configuração vem equipada com um motor Spindle de 12 CV, sistema de troca automática com magazine para 12 ferramentas, cabeçote de furação vertical para 9 brocas e duas bombas de vácuo de alta pressão. Além disso, oferece sistemas automáticos de alimentação de chapas, aplicação de etiquetas e descarga das peças cortadas, garantindo um fluxo de trabalho contínuo e eficiente. Investir na VISION ONE NESTING PLUS significa equipar sua empresa com tecnologia de ponta, preparando-a para atender às demandas mais exigentes e expandir suas operações com confiança e competitividade.
Este dispositivo ostenta com orgulho o selo Woodworkers, sendo concebido e projetado com o intuito de aprimorar significativamente o processo produtivo em marcenarias e indústrias moveleiras. Ele foi meticulosamente desenvolvido, destacando-se pelo elevado nível de detalhamento e precisão que o caracteriza.
Madeira maciça, madeira dura, MDF, MDP, OSB, HPL, compensado naval, madeira balsa e diversas outras.
Acrílico, policarbonato, polipropileno, teflon, resina fenólica, necuron, corian, PVC, ACM, PS, XPS, EPS, entre outros materiais.
Alumínio, cobre, latão, chumbo, estanho e zinco.
| MODELO | VISION ONE NESTING PLUS |
|---|---|
| Peso aproximado | 3.000 kg |
| Área útil de trabalho eixo Y | 2.800 mm |
| Área útil de trabalho eixo X | 1.900 mm |
| Curso total eixo Z | 200 mm |
| Transmissão | Cremalheira helicoidal retificada. |
| Motorização dos eixos | Servo Motores LeadShine. |
| Sistema de redução | Redutor planetário Shimpo. |
| Precisão de posicionamento | ±0.05/1000mm |
| Velocidade máxima vetorial | 50m/min |
| Motor spindle com troca automática | 1 Motor spindle ER32 cone ISO30 24.000 RPM. |
| Inversor de frequência | Inversor de frequência Delta . |
| Potência motor spindle | 9 kW (12 CV). |
| Cabeçote de furação | Cabeçote de furação para 9 brocas verticais. |
| Magazine de ferramentas | Sistema de troca automática através no pórtico para 12 ferramentas. |
| Ferramentas para trabalho | Kit fresas e pinças 12 cones ISO30 para pinças ER32. |
| Sistema de fixação | 2 bombas de vácuo radial, duplo estágio, com potência de 8,8 kW cada. |
| Etiquetadora automática | Imprime e aplica automaticamente etiquetas em cada peça ou conjunto, com dados do painel em texto, código de barras ou imagens. |
| Sistema de abastecimento
automático de chapas |
Mesa de elevação automática com carregador através de ventosas. |
| Sistema de descarga | Sistema automático de descarga de chapas de MDF, com empurrador, esteira transportadora e limpeza integrada da mesa.. |
| Esquadro pneumático | Esquadro pneumático para encosto e referência do material. |
| Sensor PROBE | Sensor fixo na mesa de trabalho que realiza o cadastro automático do comprimento da ferramenta no sistema e compensa a sua altura de forma automática. |
| Controle MPG | Conta com volante eletrônico magnético que serve para
movimentar os eixos e definir o ponto zero de trabalho. |
| Sensor de fim de curso | Sistema de segurança eletrônico anticolisão, através de sensores. |
| Lubrificação automática | Sistema de lubrificação automática dos blocos lineares. |
| Comando CNC | Comando CNC Syntec. |
| Painel operacional | Painel de operação com rodízios giratórios. |
| Tensão | 380V trifásico. |
Explore o Futuro da Marcenaria e da Indústria com a Raizen Machine. Nossa missão é impulsionar seu negócio para além das expectativas, equipando-o com tecnologias inovadoras e avançadas. Na Raizen Machine, oferecemos uma ampla gama de equipamentos de última geração para os setores de marcenaria e indústria, incluindo router CNC, centros de usinagem nesting, portais de 5 eixos, centros de furação, coladeiras de bordas, esquadrejadeiras de precisão, além de projetos especiais.

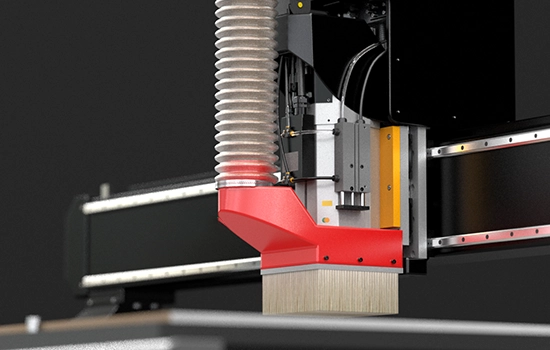

Troca automática de ferramentas
Frequência: 400-800 Hz
Rotação máxima: 12000-24000 RPM
Potência: 9 KW (12 CV)
Refrigeração: Ventoinha elétrica
Porta pinça: ISO 30
Pinça: ER 32

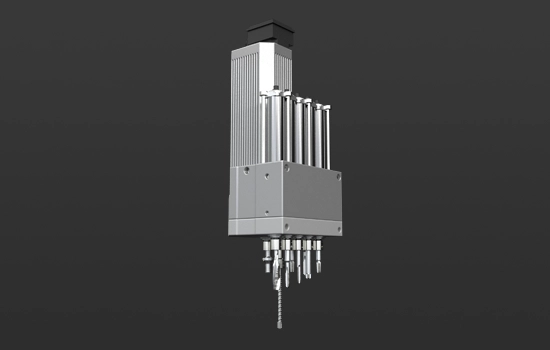

O cabeçote de furação para 9 brocas é uma adição valiosa que beneficia amplamente o processo produtivo. A automação da troca de brocas elimina a necessidade de o equipamento buscar ferramentas de marcação e furação no magazine, economizando tempo e aumentando a produtividade, especialmente em projetos que exigem múltiplas furações.

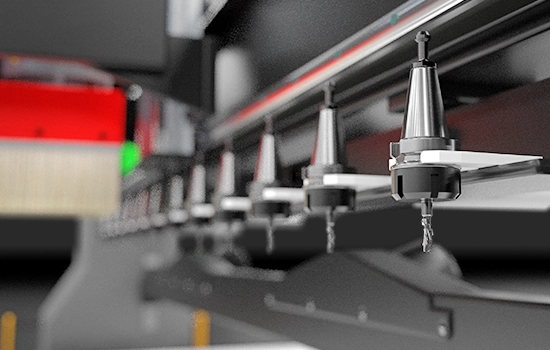

A Vision One conta com um sistema de troca automática no pórtico que, comparado ao sistema fixo, torna o processo mais rápido devido ao magazine estar próximo ao motor spindle. Com capacidade para 12 ferramentas, esse sistema aumenta a eficiência geral da produção, especialmente em trabalhos que requerem mudanças frequentes de diferentes tipos de usinagens.

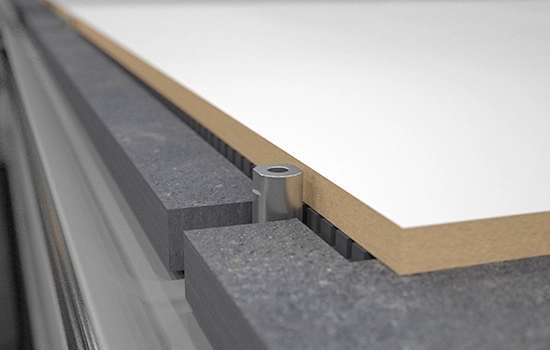

O esquadro pneumático desempenha um papel importante na preparação dos materiais para usinagem, garantindo apoio e referência para as chapas. Esse dispositivo oferece um suporte firme para posicionar os materiais de forma precisa na área de trabalho da máquina.

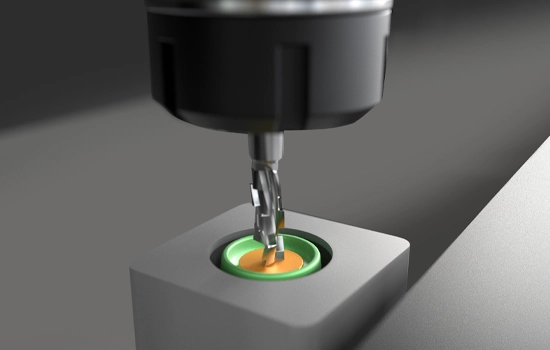

O sensor de ferramenta é crucial para determinar o cadastro de ferramentas, define a posição exata da ferramenta de corte em relação à peça durante a usinagem, assegurando consistência nas profundidades de furações, rebaixos e gravações.
O servo motor é crucial para garantir precisão e eficiência no seu equipamento. Sua confiabilidade e resposta imediata impulsionam a velocidade de corte e deslocamento, resultando em máxima produtividade, tornando o processo de trabalho mais eficaz e assertivo.
O redutor planetário em uma máquina CNC tem como finalidade principal aumentar o torque e proporcionar maior precisão de posicionamento. Essas características contribuem para um desempenho mais preciso e eficiente da máquina, permitindo a realização de trabalhos mais complexos e exigentes de maneira eficaz.

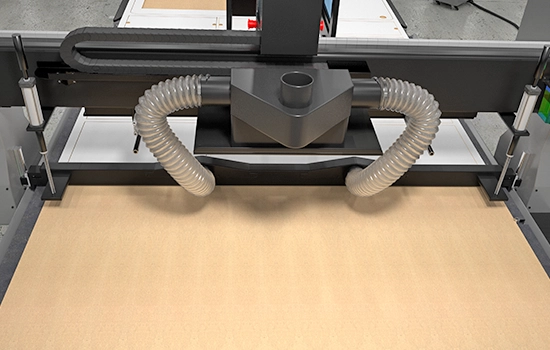

Sistema automático com empurrador de peças e limpeza da mesa de trabalho, combinado com a esteira de descarga, permite que a máquina opere de forma contínua sem a necessidade de intervenção manual para remoção das peças.

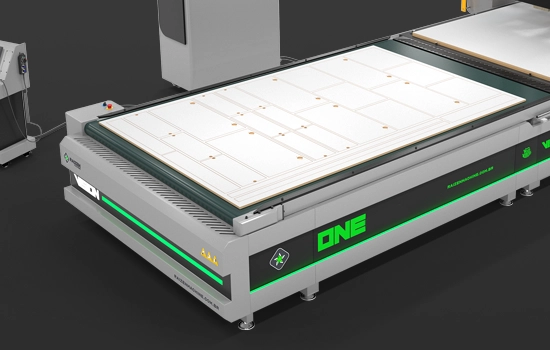

Conta uma mesa de descarga automática, desenvolvida para receber as peças cortadas da mesa de trabalho, minimizando a probabilidade de danos superficiais, como riscos e batidas nas peças

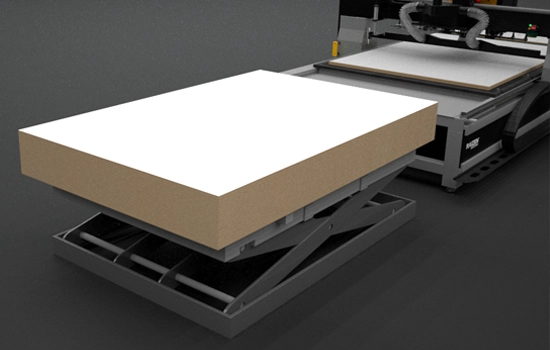

Carregador e movimentador de chapas de MDF com sistemas de ventosas, capaz de alimentar com velocidade e segurança, aumentando a capacidade produtiva.

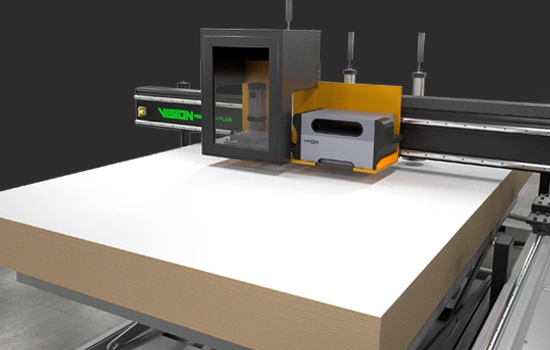

A automação da aplicação de etiquetas reduz significativamente a possibilidade de erros que podem ocorrer durante a identificação manual das peças. Este processo automatizado acelera a identificação, permitindo um fluxo de trabalho mais rápido e facilitando o rastreamento.
Cremalheiras e pinhões são componentes de um sistema de movimentação que converte movimento rotativo em linear. Em máquinas CNC, eles movimentam os eixos de forma suave e exata. Quando retificados corretamente, garantem um posicionamento preciso das ferramentas e peças usinadas.
Sistema de lubrificação automática para guias lineares e fuso de esferas, projetado para otimizar a vida útil dos componentes e reduzir o desperdício de lubrificante. Essa solução assegura uma lubrificação contínua dos elementos deslizantes da máquina, aprimorando sua eficiência e durabilidade.
Conta com o uso de duas bombas de vácuo, permitindo maior eficiência e garantindo uma fixação estável e uniforme das peças em toda a extensão da área de trabalho. Esse recurso é essencial para prevenir movimentos indesejados que possam comprometer a qualidade do resultado final.

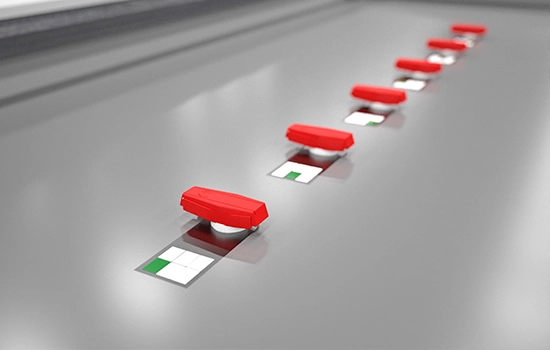

A Vision ONE possui seis válvulas de abertura, as quais possibilitam o controle individual do vácuo em cada câmara. Essa capacidade é essencial para assegurar uma fixação precisa e segura das peças durante a usinagem.

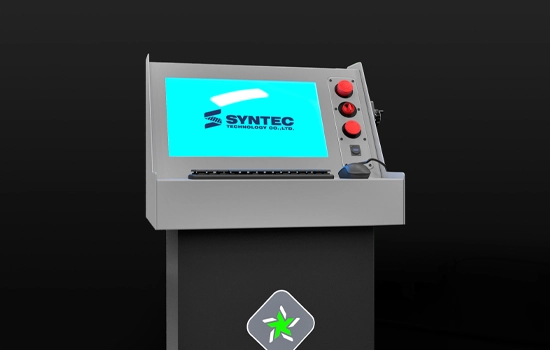

O comando CNC Syntec possui uma interface de usuário intuitiva, facilitando a operação e a programação tanto para operadores quanto para programadores. Além disso, oferece alta precisão de controle e confiabilidade.

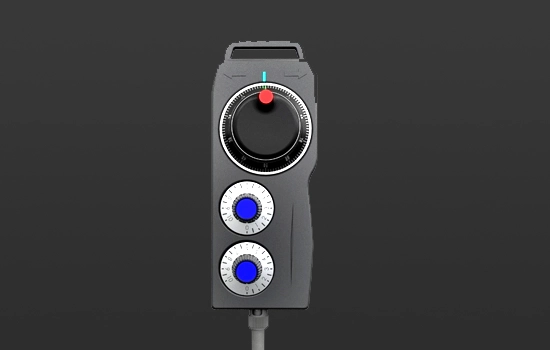

Controle Gerador de pulso manual (MPG) permite que o operador mova os eixos manualmente com precisão, sendo útil para posicionar o cabeçote no ponto de origem e realizar ajustes finos.
Você pode enviar seus arquivos diretamente do seu computador para a máquina, eliminando a necessidade de usar pendrives. O processo foi simplificado para garantir rapidez e eficiência na execução.

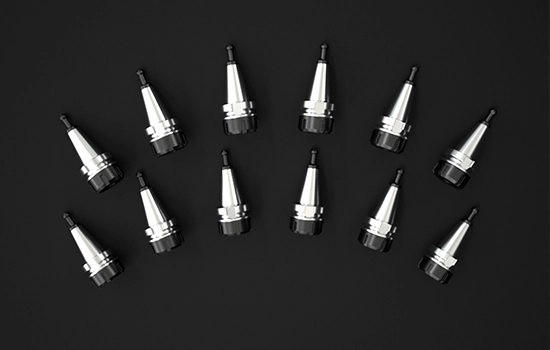

A Vision ONE vem equipada com um conjunto de 12 porta pinças ISO 30-ER32. Garantimos que você tenha à disposição essas ferramentas essenciais para iniciar seus testes e produção.
Esta máquina está equipada com um dispositivo que simplifica a substituição das fresas em formato cônico, proporcionando maior segurança e facilidade ao processo, ao mesmo tempo em que prolonga a vida útil das ferramentas de corte.
Um equipamento com excelente
custo-benefício capaz de cortar em média
Conta com uma velocidade vetorial incrível,
aumentando seu fluxo produtivo diario.
Tenha excelentes níveis de precisão.
A sua estrutura robusta lhe garante estabilidade e força.
Na Raizen Machine, a precisão é nossa prioridade. Cada detalhe de nossos equipamentos é cuidadosamente projetado para garantir resultados precisos e consistentes em cada operação. Nossa tecnologia de ponta nos coloca na vanguarda da indústria. Com máquinas CNC de última geração e sistemas de automação avançados, oferecemos soluções que impulsionam a eficiência e a produtividade. Além disso, nossas máquinas apresentam um design moderno e elegante que se destaca em qualquer ambiente de trabalho.
Na Raizen Machine, entendemos que a qualidade do seu trabalho é fundamental para encantar seus clientes e se destacar no mercado. É por isso que oferecemos equipamentos de ponta, projetados para proporcionar precisão, eficiência e resultados excepcionais em cada projeto. Com nossas soluções tecnológicas avançadas, você pode transformar suas ideias em realidade. Com a Raizen Machine, você não apenas aprimora a qualidade dos seus projetos, mas também ganha uma parceira dedicada ao seu sucesso. Invista em nossos equipamentos e surpreenda seus clientes com a superioridade do seu trabalho. Juntos, vamos elevar os padrões da indústria e garantir resultados que impressionam.

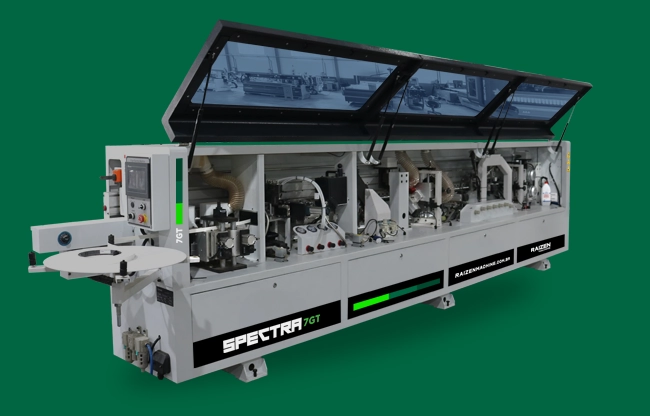

Veja todas as vantagens de adquirir uma coladeira de borda da Raizen Machine. A Spectra 7GT é uma máquina de alta tecnologia e desempenho, projetada para realizar diversas operações em um único processo. Com sete grupos de trabalho, esta coladeira é compacta e econômica, oferecendo recursos avançados para a colagem e acabamento de bordas.
